首页 > 图说产品 > 零点增益可调型隔离变送器隔离放大器
零点增益可调型隔离变送器隔离放大器
浏览: 772
品牌: 顺源科技
输入: 0-20mA,4-20mA,0-10V等
输出: 0-5V,4-20mA,0-10V等
隔离电压: 3000VDC
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-02-18 11:03

详细信息


可现场校准的模拟量隔离放大器:ISO EM U(A)-P-O-T系列. 零点增益可调型隔离变送器隔离放大器.


零点增益可调型隔离变送器隔离放大器.
产品类别:  隔离放大器隔离变送器 >> 零点增益可调隔离放大器
输    入:  0-20mA,4-20mA,0-10V等 输    出:  0-5V,4-20mA,0-10V等
隔离方式:  磁电隔离 隔离电压:  3000VDC
封装方式:  SIP 12 关 注 度:  该产品已被关注 5132 次
说    明:  可现场校准的模拟量隔离放大器:ISO EM U(A)-P-O-T系列.


产品描述

    零点可调|零点校准|满度可调|满度校准|增益可调|调增益|调零点|调满度。ISO EM-T系列模拟量磁电隔离放大器变送器,是一种将模拟信号隔离放大、转换变送成按比例输出模拟量的混合集成电路。该IC在同一芯片上集成了一组多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器,它采用磁电偶合的低成本方案,主要用于对EMC(电磁干扰)无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到3000VDC绝缘电压。

       ISO EM-T系列模拟量磁电隔离放大器变送器内部采用电磁隔离技术,相比光耦隔离具有更好的温漂特性和线性度。IC的零点和增益可通过外接多圈电位器进行调节校准,方便工业现场根据仪器设备的工作运行状态进行调节和校正。产品广泛应用在电力运行安全监控、PLC、DCS、FCS、变频器、仪器仪表、医疗设备、工业自动化等需要电量隔离采集测控的行业。

产品特点
●  精度等级:0.1级、0.2级、0.5级,全量程内非线性度<0.2%
●  可外接多圈电位器进行调节零点和增益、满度校准
●  辅助电源、模拟量输入与输出之间:3000VDC 三隔离
●  辅助电源:5V,12V,15V,24VDC等单电源供电方式
●  0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模拟信号之间相互隔离、放大及转换
●  工业级温度范围: -20 ~ +70 ℃
●  EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施
●  低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装

典型应用
●  直流电流或电压信号的隔离、转换及放大
●  工业现场信号隔离及长线传输
●  模拟信号地线干扰抑制及数据采集隔离
●  仪器仪表与传感器信号收发
●  PLC、DCS现场模拟信号隔离采集
●  变频器信号远程抗干扰无失真传输
●  电力监控、医疗设备隔离安全栅
●  传感器4-20mA等模拟信号一进二出、二进二出、一进四出隔离放大变送功能的实现





产品最大额定值 (长期在最大额定值环境下工作影响产品使用寿命,超过最大值会出现不可修复的损坏。)



Continuous Isolation Voltage (最高持续隔离电压)                                         3KVDC/rms

PW(电源电压输入最大范围)                                                                  ±25%Vdd

Junction Temperature  (最大工作环境温度)                                          - 45 ~ + 85

Lead Temperature     (最高安装焊接温度<10S                                                 +value="300" unitname="℃">300

Output Voltage Load Min输出电压信号时的最小负载                                            2







通用参数



精度、线性度误差等级-------- 0.1 , 0.2

      ---------- < 0.5%

辅助电源---------- 5V,12V,15V,24VDC单电源

      ---------- 信号输入/输出/辅助电源

工作温度---------- -20 ~ +value="70" unitname="℃">70

绝缘电阻  ---------- ≥value="20" unitname="m">20MΩ

工作湿度---------- 10 ~ 90% (无凝露)

      --------- 3KVDC(60HZ/S)漏电流 1mA

存储温度---------- -45~ +85

耐冲击电压---------- 3KVDC 1.2/50us(峰值)

存储湿度---------- 10 ~ 95% (无凝露)









产品选型举例

例1:   输入信号:0-5V ;辅助电源:24VDC ;输出信号: 4-20mA;零点、满度和增益可分别调节校准。

产品型号: ISO EM U1-P1-O1-T



例2:   输入信号:4-20mA ;辅助电源:24VDC ;输出信号:4-20mA;零点、满度和增益可分别调节校准。

产品型号: ISO EM A4-P1-O1-T





典型应用





nnecttype="rect" gradientshapeok="t" o:extrusionok="f">









 备注*1: 当输入为0-xV电压,输出为4-20mA模拟电流信号时须同时外接增益调节和零点调节多圈电位器。

使用ISO EM U(A)-P-O-T模块,输入与输出信号同样为0-xV/0-xmA(零对零)参数的条件下及输出为

电压信号时无外接调零功能。





 备注*2: 用户对输出模拟信号带负载能力有特殊要求的可以定制。或选择0-1V(max 1A),0-5V(max 500mA)大电

 流输出的ISO系列线性调节控制隔离放大器产品

http://www.sun-yuan.com/products/html/PDetail_43.html



 备注*3: 对于电流输出型产品,输出端没有配置零点调节端子的(8脚、11脚),表示该产品使用时不用调零就可达到

          所要求的精度。如果用户对产品调零有需求的,请选用本公司生产的ISO mV系列产品。



 备注*4: 电压输入型产品(ISO EM U-P-O-T)因为输入阻抗很高,使用中当输入端开路时则输出会出现最大值。

          为防止现场出现意外,请用户在输入端(1脚、2脚)并接一个1MΩ电阻和一个0.1UF电容,这样可以在使用中

          当输入端开路时的输出为最小值0







详细技术资料:零点、增益可调型模拟量隔离放大器隔离变送器 pdf下载



   工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的ISO系列隔离放大器变送器产品,可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案



      隔离放大器变送器一般都用在用电环境复杂的工业现场,为防止现场环境对产品出现各种干扰或损坏,我们根据多年的生产经验和针对不同环境下用户反馈意见,在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品,这些保护电路都以安置据现场在产品中,用户可以直接使用。对于IC封装的产品,由于受到尺寸空间的制约而无法载入保护电路。所以,请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案:IC封装的隔离放大器变送器外接保护电路资料下载

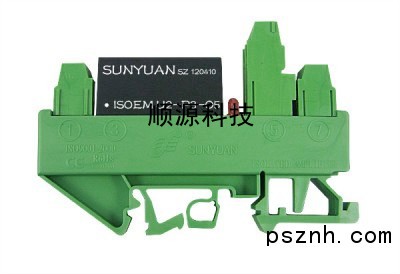

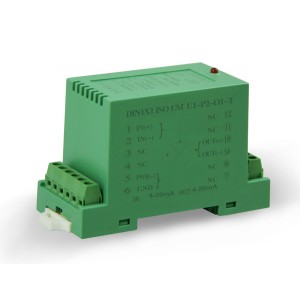

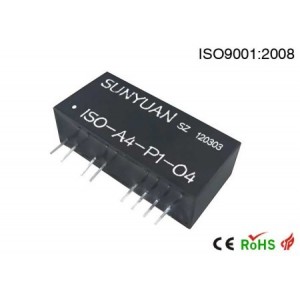

产品外形及安装方式参考
