VI/IV转换低成本小体积隔离放大器. 4-20mA与0-10V模拟量转换两隔离变送器：SY U-P-O与SY A-P-O系列.

产品类别：	隔离放大器隔离变送器 >> 简易经济型隔离放大器隔离变送器|转换器
输    入：	4-20mA,0-2.5V等	输    出：	0-10V,0-20mA等
隔离方式：	电源与信号隔离	隔离电压：	2000VDC电源与信号通道
封装方式：	SIP8/DIN35	关 注 度：	该产品已被关注 3005 次
说    明：	VI/IV转换低成本小体积隔离放大器.

例1：输入：0.4-2V；输出：4-20mA ；辅助电源：5V。  产品型号： SY U3-P3-O1

例3：输入：0-5V； 输出：0-20mA  辅助电源：24V。   产品型号： SY U1-P1-O1

例2：输入：4-20mA ；输出：0-5V；辅助电源：5V。    产品型号： SY A4-P3-O4

例4：输入：4-20mA；输出：0-10V；辅助电源：24V。   产品型号： SY A4-P1-O5


备注1：SY U-P-O系列和SY A-P-O系列产品采用了先进的反馈调零技术，能保证输入与输出零点高度一致。

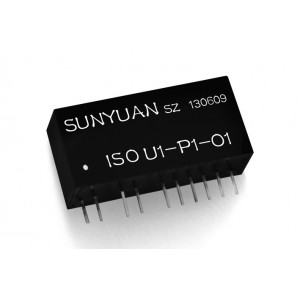

由于受到体积限制，电流输出的产品内部没有零点偏置电路，所以选型时要注意输入输出零点不能有偏置的情况。如：输入0-20mA，输出4-20mA或者输入0-5V，输出4-20mA等，这些信号信号输入输出有零点偏置（不是零点对零点）的不能使用SIP 8Pin脚小体积的SY两隔离系列产品，可以选用本公司ISO系列辅助电源与信号输入、信号输出之间3KV三隔离，SIP 12Pin脚的产品来实现全能转换。
ISO系列产品参考资料：http://www.sun-yuan.com/products/html/PDetail_1.html

备注2：产品选型时如果用户不需要辅助电源与信号之间隔离的，请在订货时说明。我们生产时在内部工艺上进行制作，出厂时约定在产品型号后加一个字母“B”的来加以区分。如：SY U3-P4-O1-B。

备注3：用户对输出电压信号或电流信号的负载能力有特殊要求的，请订货时另做注明。


典型应用举例

外形及PCB布板尺寸参考






DIN3 SY U/A-P-O系列单路低成本、小体积标准DIN35导轨安装产品引脚功能描述
  DIN3 SY U-P-O系列和DIN3 SY A-P-O系列产品采用超薄小体积（厚度12.5mm）、标准DIN35导轨安装基座。嵌入SY U/A-P-O 系列集成模块，采用接线端子作为辅助电源及信号输入输出连接方式。产品免零点和满度调节，方便用户直接使用。由于体积限制，DIN3系列小体积导轨安装产品只能实现一进一出隔离转换功能。
