     宽电压输入3KVDC隔离稳压单输出模块电源WRF系列产品，输出具有自恢复过载和短路保护功能，空载时电压不会升高。顺源科技研制生产的 VD / WRF / WRE 系列模块电源，是一款具有高电气隔离和抗浪涌、防静电特性，且输出具有自恢  复过载和短路保护的国家专利产品（国家专利号：ZL 200420042857.1）。近期该产品在电力负荷管理控制终端（用户管理终端）仪表外接RS485/RS232接口安全高隔离（4500V）、抗静电（外端子直接接触：8000V）的相关技术送检中，顺利通过高隔离/抗浪涌/防静电测试。目前已在电力仪器仪表制造行业广泛使用。
VD / WRF 系列的DC-DC隔离模块电源，采用陶瓷基板、印刷电阻的可靠性工艺制作，能满足工业级振动、潮湿、静电干扰、宽温度（-45—+85 ℃）及其它恶劣环境下的工作。产品有SIP单列和DIP双列封装方式。主要应用领域：电气设备地线干扰抑制，仪器仪表的外接（RS485/RS232 /RS422/USB/IEEE1394等通讯接口）端口电源隔离及变换，仪表壳体接口端子外露金属部位的安全高隔离/抗浪涌/防静电隔离（国家安规标准：8KV以上）。

    DC-DC电源模块（模块电源）典型应用、电压极性变换、外接滤波电容的选择、过载短路保护电路和串并联使用详细介绍。正确的使用方法可以延长产品的使用寿命，避免干扰、过热、自激、启动不良等现象的出现以及不可修复的损坏。

产品技术参数

输入电压
5V/9V/12V/15V/24VDC
输出电压
3.3V/5V/9V/12V/15V/24VDC
如需其它规格, 请咨询顺源科技公司

电气特性
以下数据除特殊说明外,均是在 TA=25° C,  标称输入电压,  额定输出电流时测得

输入特性
电压范围                                         +/- 10%*标称值
滤波                                                陶瓷电容

隔离特性
额定电压                                         3000 VAC
泄漏电流                                         1 mA
电阻                                                109Ohm
电容                                                60 pTYP

输出特性
电压精度                                         +/- 2%*标称值 max.
( 20 MHz BW)  纹波及噪音              50mV p-p, max.
可持续短路时间                              长期
线性电压校准                                  +/- 1.2% / 1.0% of Vin
负载电压校准                                  +/- 8 %, load = 20 ~ 100
温度系数                                         +/- 0.02%/°C

一般特性
效率                                                70% to 80%
开关频率                                         80 - 125KHz

环境特性
工作温度( 环境)                               - 40° C to + 85° C
存储温度                                          - 55 °C to + 125 °C
降低定额值                                      见温度特性曲线图
湿度                                                 ≤ 90%, 非压缩
冷却方式                                         自然空冷

体积特性

SIP 封装尺寸　　　　　　　　　　1W：19.60 x 6,00 x 10,00 mm　
   0,77 x 0,23 x 0,39英寸
   2W：19.60 x 7,00 x 10,00 mm
   0,77 x 0,28 x 0,39英寸
DIP 封装尺寸                                  1W/2W：20.4 x 10.00 x 8.2 mm
                                                       0.8 x 0.39 x 0.32 英寸

重量                                                2.5 - 3.5 g
外壳材料                                         非传导阻燃黑塑料

产品型号举例   　输入电压范围  　输出电压　输出电流　效率

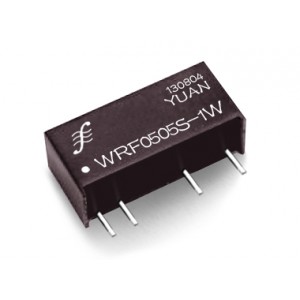

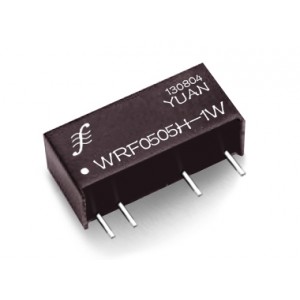

WRF0505S/D-1W　 4.5-5.5VDC　　　5VDC　　 200mA　　68%

WRF0512S/D-1W　 4.5-5.5VDC　　　12VDC　　84mA　　 72%

WRF1205S/D-1W　 10.8-13.2VDC　　5VDC　　 200mA　　69%

WRF2415S/D-1W　 21.6-26.4VDC　　15VDC　　67mA　　 71%

WRF2405S/D-2W　 21.6-26.4VDC　　5VDC　　 400mA　　68%

WRF2412S/D-2W　 21.6-26.4VDC　　12VDC　　166mA　　77%

（3）DC-DC模块电源高压隔离检测，电源模块主要参数检测.

（4）DC-DC模块电源应用指南（外接滤波电容选择）.

顺源科技DC-DC模块电源常用产品简介

（1） 门禁刷卡机专用隔离模块电源：IB0505S-1W;IB0512S-2W;IB0305S-W5　
IB/VB系列 VBXXXXS-1W/2W产品，输入与输出之间的隔离电压1KVAC，抗干扰能力强。定电压输入稳压输出（标称误差< 2%），输出具有自恢复过载短路保护功能。标准SIP 7 Pin/DIP 14 Pin阻燃封装。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_63.html

（2） RS485/422/232/CAN总线接口隔离电源：B0505S-1W;B0509S-W1;B0305S-W5
B系列 BXXXXS-W5/1W产品，输入与输出之间的隔离电压1KVAC。定电压输入非稳压输出（标称误差< 5%），标准SIP 4 Pin/DIP 8 Pin 低成本、小体积阻燃封装。在计算机232/485远程通讯及智能控制等行业广泛应用。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_40.html

（8） 隔离变送器两线制回路取样配电专用电源：BHK系列
专为压力、位移、温湿度等两线制传感器与变送器之间的隔离供电与配电而设计，产品具有高隔离、小体积、超低功耗等特点，广泛用于数控机床，仪器仪表，工控智能化等领域。

产品内部采用DC-DC混合集成模块组合构成，通过将单路输入直流电压隔离转换，可获得四路输出为一致或分别不同的直流电源电压，并且各回路都增加了浪涌抑制保护电路。产品在满足输入输出之间4KVAC脉冲群隔离，输出1/输出2/输出3/输出4之间2KVAC隔离的基础上，每路输出都具有8KV防静电和自恢复过载短路保护功能，保护现场仪器设备免受浪涌冲击损坏，以保证工业现场用电安全可靠。
