PWM脉宽信号DA转换隔离变送器:ISO D-P-O系列. PWM单片机控制脉冲转换隔离放大器IC.产品特点
● PWM转4-20mA/0-10V模拟信号分辨灵敏、响应速度快
● 全量程内极高的线性度（非线性度<0.2%）
● 辅助电源与信号输入、输出3000VDC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 低成本超小体积，SIP-12符合UL94V-0标准阻燃封装
● 较强的抗EMC电磁干扰和高频信号空间干扰特性
● 工业级温度范围: - 40 ~ + 85 ℃
典型应用
● PWM信号变送、隔离、长线传输
● PWM信号转换成模拟量进行线性精密控制
● 单片机PWM信号转换成模拟信号
● 工业现场PLC控制和变频器控制
● 地线环流干扰抑制
● 工业锅炉炉温的自动选择控制
● PWM构建DA转换器、变送器 产品描述
SunYuan ISO D-P-O-Q系列产品是顺源新开发的业界领先技术小体积（SIP12 Pin）低成本PWM脉冲调宽信号隔离变送器IC。可以将单片机、PLC/DCS、仪器仪表输出PWM方波信号的占空比经隔离转换为标准4-20mA/0-10V模拟信号，实现单片机PWM信号的隔离放大和显示控制功能。
SunYuan ISO D-P-O-Q在同一模块内集成了多路高隔离DC/DC电源、模拟放大与变换电路、PWM信号隔离控制电路等，特别适用于工业现场PWM信号的DA还原隔离变送，单片机、现场总线、以太网物联网、PLC/DCS上位机对多路传感器信号采集和分析。内部集成高效率DC-DC隔离电源，分别给内部的输出调理电路、DA转换电路和输出信号隔离电路供电。 SMD工艺结构及新技术隔离措施使该器件能达到辅助电源与PWM信号输入、模拟信号输出的3000VDC三隔离。并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。

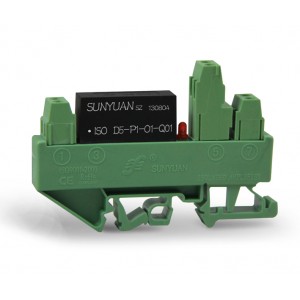

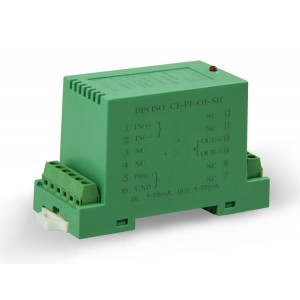

SunYuan ISO D-P-O-Q系列产品使用非常方便，无需外接任何元件即可实现PWM信号与模拟信号的隔离变送功能。12脚单列直插的超小体积（33.0x15.5X10.5mm）及标准PCB板上安装设计，有效简化用户系统设计方案选择，降低体积和布线成本。产品有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板显示嵌入式安装方式。DIN导轨式安装方式可实现信号一进一出、一进二出隔离传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域，用户可根据现场需要选择合适产品。 产品选型举例
例1： 信号输入：20KHz 方波； 信号输出：4-20mA；100mSec的响应时间； 辅助电源：24V。
对应产品型号： ISO D5-P1-O1-Q1
例2： 信号输入：50Hz 方波； 信号输出：0-5V； 3Sec的响应时间； 辅助电源：12V。 对应产品型号： ISO D1-P2-O4-Q3
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_51.html
