模拟信号单输入四输出的隔离放大转换器：DIN 1X4系列 一进四出隔离变送器隔离放大器产品特点
● 精度等级：0.1级、0.2级、0.5级
● 产品出厂前已检验校正，用户可以直接使用
● 全量程内非线性度<0.2%，免零点和增益调节
● 信号输入/输出1/输出2/输出3/输出4/电源之间 六隔离
● 辅助电源：5VDC，12VDC，24VDC单电源供电
● 四路输出可为一致或分别不同的直流电压和电流信号
● 0-75mV//0-5V/0-±100mV/0-±10V等电压信号与
0-10mA/0-±20mA/4-20mA等电流信号间隔离、放大转换
● 工业级温度范围: - 25℃ ~ + 70℃
典型应用
● 传感器信号的一分四路显示与监控
● 工业现场信号隔离、转换及放大及长线传输
● 4-20mA信号一进四出的地线干扰抑制
● 模拟信号地线干扰抑制及数据隔离、采集
● 电力监控、医疗设备隔离监控安全栅
● 仪器仪表与传感器信号收发检测
● 4-20mA/0-5V等信号的隔离、分布及变换
● 工业现场模拟与数字信号并存监控及传输
SunYuan DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器 ，是一种将（传感器输出）单路模拟电压或电流信号经隔离、分配、转换成四路精度、线性度相匹配的标准模拟信号的混合集成模块。该模块内部集成了4个ISO EM系列高隔离的模拟信号隔离放大器IC，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该集成模块的信号输入/信号输出1/信号输出2/信号输出3/信号输出4/辅助电源之间，六隔离。
DIN 1X4 ISO EM系列模拟信号一进四出隔离放大器变送器采用ISO EM-U-P-O系列或者ISO EM-A-P-O系列集成电路组合，可获得四路输出为一致或分别不同的直流电压和电流信号。产品使用非常方便，直接安装在标准DIN 35导轨上，无需调节和校正零点和增益精度，即可实现工业现场各种传感器信号的隔离、分配、转换功能，并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。
产品选型举例
例1: 输入：0-5V；辅助电源：12V；输出1：0-5V；输出2：0-5V；输出3：0-5V；输出4：0-5V。
产品型号：DIN1X4 ISOEM U1-P2-O4
例2: 输入：4-20mA；辅助电源：24V；输出1：4-20mA；输出2：4-20mA；输出3：4-20mA；输出4：4-20mA。
产品型号：DIN1X4 ISOEM A4-P1-O1

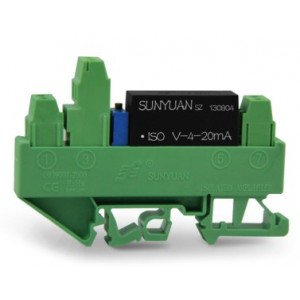

DIN 1X4内部结构
SunYuan 信号磁电隔离变送器采用ISO EM-U□-P□-O□系列或者ISO EM-A□-P□-O□系列集成模块， 直接安装在标准DIN 35壳体内，无需可调电阻用来调节或校正零点精度和输出精度。
PCB板尺寸：长*宽 79.5*32.5(mm)。
PCB板上的安装零件及功能示意图如下：（产品出厂前已检验校正，用户可以直接使用）

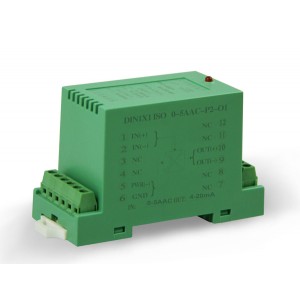

DIN 1X4系列产品外型尺寸及引脚功能描述（*产品型号和接线图打印在壳体上）
