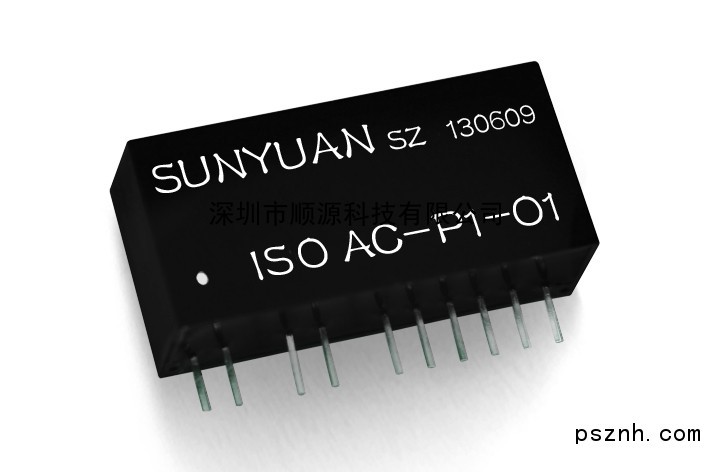

ISO AC-P-O系列 交流转直流(AC/DC)信号隔离变送器IC （交流电机测控专用）
SunYuan ISO系列交流信号转模拟直流(AC/DC)变送器IC，是一种将电网、电机检测传感器输出工频交流信号（50～60HZ）转换成线性变化对应模拟直流信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一组AC/DC信号转换电路。可以将传感器采集到的0-1Vrms（50～60HZ）工频交流信号按比例转换成4-20mA/0-10mA /0-20mA直流电流信号或0-1V/0-2.5V/0-5V/0-10V直流电压信号。通过外接交流电压互感器后就可以组成单相或多相隔离变送器，实现信号输入、输出信号与辅助电源之间的三隔离。产品在发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器信号收发、医疗设备安全隔离栅、工业自动化控制等领域广泛应用。
产品特点：
● 精度、线性度误差等级： 0.5级
● 输入：0-1Vrms交流信号（50～60HZ）
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 国际标准信号输出：0-10mA /4-20mA/0-5V/0-10V等
● 信号与辅助电源之间3KVAC两隔离
● 标准DIP 12 Pin符合UL94V-0阻燃封装
● 工业级温度范围: - 20 ~ + 70 ℃
典型应用：
● 交流信号的采集及变换
● 电力输配电高精度监测
● 发电机或电动机安全运行测控
● 高压互感器交流信号隔离转换标准直流信号
● 仪器仪表与传感器信号收发
● 可外接互感器组成单相或多相隔离变送器
● 电力、医疗设备隔离安全栅
产品选型举例
例1： 信号输入：0~1Vrms，输出： 4-20mA，辅助电源：24VDC
产品型号： ISO AC-P1-O1
例2： 信号输入：0~1Vrms，输出：0-10V， 辅助电源：12VDC
产品型号： ISO AC-P2-O5
工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的ISO系列隔离放大器变送器产品，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载：工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案
隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案：IC封装的隔离放大器变送器外接保护电路资料下载
典型应用图
1、电流输出方式
2、电压输出方式

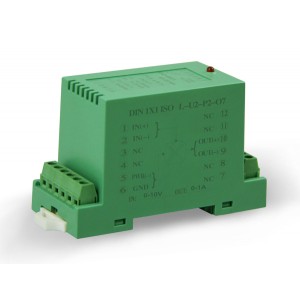

产品外形及安装方式参考
