首页 > 图说产品 > 两线制无源型PWM转模拟信号隔离变送器IC
两线制无源型PWM转模拟信号隔离变送器IC
浏览: 553
品牌: 顺源科技
输 入: PWM信号
输 出: 4-20mA
隔离电压: 3000VDC
单价: 面议
最小起订量: 1 PCS
供货总量: 1000 PCS
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-02-18 11:03

详细信息


两线制无源型PWM转模拟信号隔离变送器IC. 低成本小体积两线无源PWM信号转4-20mA隔离变送器:IS产品特点

●  独有高效信号回路窃电技术,无须外接工作电源
●  PWM脉宽信号输入、回路供电4-20mA电流环输出方式
●  10Hz~50KHz PWM信号宽频输入,分辨灵敏、响应速度快
●  全量程内极高的线性度(非线性度<0.2%)
●  信号输入与输出 3000VDC两隔离
●  超小体积(22 X 11 X 9mm),误差等级:0.1、0.2、0.5
●  SIP8 Pin标准PCB板上安装,符合UL94V-0阻燃封装
●  较强的抗EMC电磁干扰和高频信号空间干扰特性
●  工业级温度范围: - 40℃ ~ + 85℃

典型应用
●  PWM信号变送、隔离、长线传输
●  工业现场PLC控制和变频器控制
●  信号回路地线干扰抑制
●  工业锅炉炉温的自动选择控制
●  PWM构建DA变换器
●  过程控制和工业自动化设备
●  PWM信号转两线制4-20mA电流信号隔离变送一进一出、二进二出、三进三出等多路变送功能的实现

概述
    SunYuan  ISO D-O1是顺源科技新开发的业界最小体积低功耗无源型PWM脉冲调宽信号隔离转换为两线制4-20mA变送器IC。该IC工作方式是通过后级(输出端)电流回路馈电方式,接收来自前级设备输出的PWM信号,经过隔离转换后输出对应的4~20mA标准两线制电流信号。
    SunYuan  ISO D-O1系列PWM脉宽变送器是一种将PWM方波信号的占空比经隔离转换为模拟标准信号的混合集成电路。产品设计为低成本、小体积的标准SIP8 Pin 阻燃IC封装;内部包含信号耦合高速隔离变换电路、精密基准电压源开关控制电路、低通滤波电路, 驱动放大电路、VI转换电路等。产品具有PWM信号的转换精度高、线性度好,输出回路供电电压范围宽(12-36VDC)等特点。集成工艺结构及新技术隔离措施使该器件能达到:信号输入与输出 3000VDC 隔离,并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。

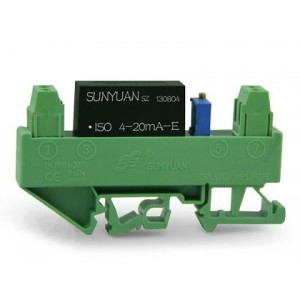

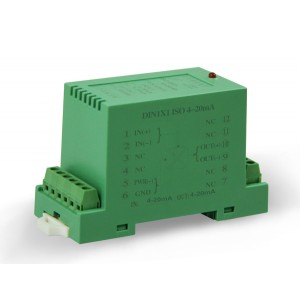

    SunYuan  ISO D-O1采用高速光电耦合隔离模式及高效能后级馈电技术来实现PWM信号到4~20mA 标准信号的精准隔离转换,可以同当前各类型仪器仪表设备的标准模拟量输入端口(如:PLC、DCS、FCS)相匹配。无需工作电源的两线制超小体积(22.0x11.0X9.0mm)标准PCB板上安装设计,能有效简化用户系统设计方案选择,减少安装体积和布线成本。产品也有扩展功能的DIN35标准导轨安装和PIM面板显示嵌入式安装方式。DIN导轨式安装方式可实现信号一进一出、二进二出,三进三出等多路传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输的智能化功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域,用户可根据现场需要订制合适产品。

产品原理框图



引脚功能描述



典型应用



外形及PCB布板尺寸




产品选型举例
例1:  PWM脉宽信号输入:20KHz 方波;  信号输出:4-20mA;
            对应产品型号: ISO D5-O1
例2:  PWM脉宽信号输入:50Hz 方波;   信号输出:4-20mA;
            对应产品型号: ISO D1-O1
例3:  PWM脉宽信号输入:1KHz 方波;   信号输出:4-20mA;
            对应产品型号: ISO D3-O1



详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_174.html
