首页 > 图说产品 > VI/IV转换低成本小体积隔离放大器
VI/IV转换低成本小体积隔离放大器
浏览: 809
品牌: 顺源科技
单价: 面议
最小起订量: 1 PCS
供货总量: 1000 PCS
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-02-18 11:04

详细信息


VI/IV转换低成本小体积隔离放大器. 4-20mA与0-10V模拟量转换两隔离变送器:SY U-P-O与SY A-P-O产品特点

●  精度等级:0.05级、0.1级、0.2级
●  全量程范围内极高线性度(非线性度误差 < 0.1%)
●  低成本、小体积,SIP 8Pin符合UL94-V0标准阻燃封装
●  无需外接电位器等其它元件,免零点和增益调节
●  辅助电源:5V/12V/15V/24V DC单电源供电
●  辅助电源与信号之间2000VDC 二隔离
●  0.4-2V/0.5-2.5V/1-5V/2-10V/0-20mA/4-20mA多种输入
●  0-20mA/4-20mA /0-5V/0-10V标准信号输出
●  工业级温度范围: -25 ~ +70 ℃

典型应用
●  非标准模拟量与标准模拟信号转换及放大
●  PLC/DCS/FA等控制器与传感器信号相匹配
●  传感器模拟信号采集放大与转换
●  4-20mA/0-5V等电流与电压信号间的变换
●  仪器仪表与传感器信号收发
●  非电量信号高精度变送
●  模拟信号远程无失真传输
●  工业现场仪器仪表信号匹配及长线传输


    SY U-P-O系列直流电压信号与SY A-P-O系列直流电流信号两隔离放大器隔离变送器,采用小体积(SIP 8Pin)、低成本设计方案,主要用来解决传感器与仪器仪表、PLC、DCS之间:0.4-2V/0-5V/1-5V/0-10V/0-20mA/4-20mA等非标准模拟量与标准模拟信号的转换问题。产品具有高精度和高线性度特点,工作电源与信号通道之间的2000VDC隔离电压,可抑制供电系统中浪涌和共模谐波干扰。产品使用非常方便、免零点和增益调节,无需外接调节电位器等元件,即可实现工业现场模拟信号的简单转换放大功能。

    该IC在同一芯片上集成了一组隔离的DC-DC升压电源和一组模拟信号转换放大器,主要用于模拟电压、电流信号转换放大且输入、输出无需隔离的场合。与ISO系列隔离放大器和ISO系列隔离变送器产品相比,具有体积小、成本低及更好的精度、线性度。


详细技术资料:http://www.sun-yuan.com/download/html/DownDetail_85.html

产品选型举例

例1:输入:0.4-2V;输出:4-20mA ;辅助电源:5V。  产品型号: SY U3-P3-O1

例3:输入:0-5V; 输出:0-20mA  辅助电源:24V。   产品型号: SY U1-P1-O1

例2:输入:4-20mA ;输出:0-5V;辅助电源:5V。    产品型号: SY A4-P3-O4

例4:输入:4-20mA;输出:0-10V;辅助电源:24V。   产品型号: SY A4-P1-O5


备注1:SY U-P-O系列和SY A-P-O系列产品采用了先进的反馈调零技术,能保证输入与输出零点高度一致。
由于受到体积限制,电流输出的产品内部没有零点偏置电路,所以选型时要注意输入输出零点不能有偏置的情况。如:输入0-20mA,输出4-20mA或者输入0-5V,输出4-20mA等,这些信号信号输入输出有零点偏置(不是零点对零点)的不能使用SIP 8Pin脚小体积的SY两隔离系列产品,可以选用本公司ISO系列辅助电源与信号输入、信号输出之间3KV三隔离,SIP 12Pin脚的产品来实现全能转换。
ISO系列产品参考资料:http://www.sun-yuan.com/products/html/PDetail_1.html

备注2:产品选型时如果用户不需要辅助电源与信号之间隔离的,请在订货时说明。我们生产时在内部工艺上进行制作,出厂时约定在产品型号后加一个字母“B”的来加以区分。如:SY U3-P4-O1-B。

备注3:用户对输出电压信号或电流信号的负载能力有特殊要求的,请订货时另做注明。


典型应用举例



外形及PCB布板尺寸参考

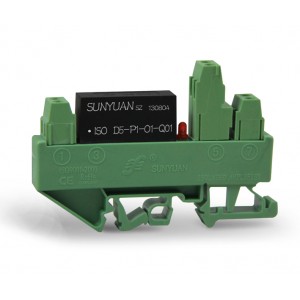

DIN3 SY U/A-P-O系列单路低成本、小体积标准DIN35导轨安装产品引脚功能描述
  DIN3 SY U-P-O系列和DIN3 SY A-P-O系列产品采用超薄小体积(厚度12.5mm)、标准DIN35导轨安装基座。嵌入SY U/A-P-O 系列集成模块,采用接线端子作为辅助电源及信号输入输出连接方式。产品免零点和满度调节,方便用户直接使用。由于体积限制,DIN3系列小体积导轨安装产品只能实现一进一出隔离转换功能。

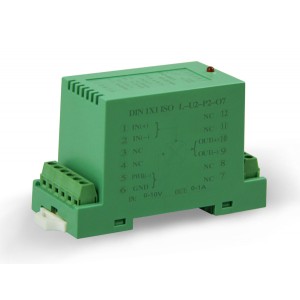

多路导轨式DIN 1X1/1X2/2X2 产品典型应用
SunYuan  I型标准DIN35导轨安装多通道两隔离UI/IU转换器,内部装有多个SY U-P-O系列或SY A-P-O集成模块,可实现一进一出(DIN1X1)、一进二出(DIN1X2)、二进二出(DIN2X2)等多路电流转电压或电压转电流的模拟信号转换功能。无需零点和满度调节,内部增加防浪涌抑制保护电路,产品使用更加方便、安全可靠。







产品外形及安装方式参考
