FV/FI转换模拟信号两隔离变送器：SY F-P-O系列. 频率脉冲信号转换器低成本IC产品描述
SunYuan SY F-P-O系列频率信号低成本小体积两隔离型变送器，是一种将脉冲频率信号按线性比例转换成标准模拟信号(FV/ FI转换)的混合集成电路。该电路在同一芯片上集成了一组高隔离的DC/DC电源和一个高速的频率信号变换器，适用于任意一种频率信号的变换。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源与信号通道之间的3KVDC两隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SY F-P-O系列频率信号隔离变换器使用比较方便，只需很少的外部元件，即可实现频率信号的转换和变送。产品广泛应用在电力电子、无线数传、远程监控、医疗设备、工业自控等行业。
产品特点
● 精度等级：0.1 0.2 0.5级
● 全量程内极高的线性度（非线性度<0.1%）
● 辅助电源与信号通道3000VDC两隔离
● 辅助电源：5VDC，12VDC，24VDC等单电源供电
● 0-1KHz/0-5KHz/0-10KHz等脉冲频率信号，隔离转换成模拟0-2.5V/0-5V/0-10V等电压信号
或0-10mA/0-20mA/4-20mA等电流信号
● 小体积,标准SIP-12Pin符合UL94V-0标准阻燃封装
● 工业级温度范围: -20 ~ +70℃
典型应用
● 脉冲频率信号采集、放大及转换
● 转速传感器信号采集、隔离转换
● 变频器（FA）频率信号数据采集和控制
● 发电机、电动机等旋转设备转速监测
● 变压器工作频率检测
● 仪器仪表与传感器信号收发
● 非电量信号变送
产品选型举例
例1： 信号输入： 0-1KHZ， 信号输出：4-20 mA； 辅助电源：24V。 SIP12 IC封装。
产品型号： SY F1-P1-O1
例2： 信号输入： 0-10KHZ， 信号输出: 0-5V； 辅助电源：12V。 SIP12 IC封装。
产品型号： SY F3-P2-O4
例3： 信号输入： 0-5KHZ， 信号输出: 0-5V； 辅助电源：5V。 一进一出导轨安装。
产品型号： DIN 1X1 SY F2-P3-O4
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_111.html
外形尺寸及PCB布板图
典型应用
备注：
1、输入为0-xHz输出为4-20mA模拟电流信号时须同时外接增益调节电位器和零点调节电位器。
2、电压输出型或输入为0-xHz，输出为0-xV/0-xmA的（“0点”对“0点”）无外接电位器调零功能。
产品应用举例
应用实例1：（参见图5）
测量低电压频率信号，电压输出型。
输入：0~10KHZ/3~10V的脉冲频率信号； 输出：0~5V DC模拟信号。
方法：零点在出厂时已经设置合格，无需进行调节。取W1=10K(多圈电位器)，调节满度电位器W1，使10KHZ信号输入时对应5V输出。
应用实例2：（参见图6）
测量高电压频率信号，电流输出型。
输入：0~10KHZ,幅值大于10V频率信号；输出：4~20mA模拟信号。
方法：调节和校准零点。短路输入端（1脚，2脚），取W2=5K(多圈电位器)，调节零点电位器W2，使输出值对应为4mA。
调节和校准满度。取W1=10K(多圈电位器)，调节满度电位器W1，使10KHZ信号输入时对应20mA输出。

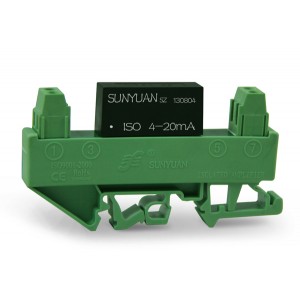

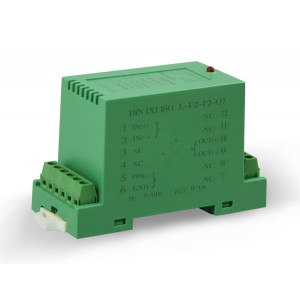

DIN35导轨安装型：DIN 1X1（一进一出）；DIN 1X2（一进二出） 典型应用
SunYuan DIN SY F-P-O系列导轨式频率信号两隔离变送器采用内嵌入SY-F□-P□-O□系列集成模块， PCB板上安装的可调电阻用来调节或校正零点精度和输出精度。PCB板尺寸：长*宽 79.5*32.5(mm)。
导轨安装型产品出厂前已检验校正，用户可以直接使用。如需更高精度可通过调节产品侧面零点、满度电位器进行零点与满度值的现场校准。
DIN 1X1 / 2X2导轨式(FV/FI)两隔离变送器典型应用接线图
