低成本、小体积模拟量6KV隔离变送器. 6KV隔离直流（电压/电流）单双向信号隔离放大器产品描述

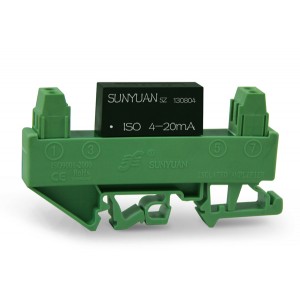

SunYuan ISO EMH系列隔离放大器是一种磁电隔离的混合集成电路，该IC在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC（电磁空间干扰）无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到6000VDC绝缘电压。ISO EM系列产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，安装方式有PCB板上焊接和标准DIN 35导轨卡槽固定两种，导轨式安装的可以实现模拟信号一进二出、二进二出的功能。即可实现工业现场信号的隔离放大、转换变送功能。
典型应用
● 高铁、地铁750V/1500V轨道电压隔离取样
● 电网设备运行信号检测、隔离及长线传输
● 电网变压器安全运行检测与监控
● 电力仪器仪表与传感器信号收发及监控
● 高压变频器信号远程抗干扰无失真传输
● 电力监控、医疗设备隔离安全栅
● 模拟信号地线干扰抑制及高隔离采集
● PLC、DCS现场模拟信号高隔离检测
● 工业高压设备运行测量、监视和远程控制
● 传感器、变送器模拟信号高隔离放大及转换
产品特点
● 低成本、小体积,SIP 16Pin符合UL94V-0标准阻燃封装
● 无需外接电位器等其它元件，免零点和增益调节
● 电源、信号：输入/输出 6000VDC 三隔离
● 辅助电源：5V,12V,15V,24VDC等单电源供电
● 0-75mV/0-5V/0-10V/0-±100mV/0-±10V/0-10mA/0-20mA/0-±10mA/0-±20mA/4-20mA等信号间相互隔离放大转换及变送
● 精度、线性度等级：0.1,0.2；工业级温度范围: -25~+70 ℃
● 在EMC（电磁干扰）比较特殊的使用场合应注意增加电磁干扰抑制电路和采取屏蔽措施
产品选型举例
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V；6000VDC隔离。
产品型号： ISO EMH U1-P1-O4
例2： 信号输入：0-10V； 信号输出:0-20mA； 辅助电源：24V；6000VDC隔离。
产品型号： ISO EMH U2-P1-O2
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_129.html
外形尺寸及典型应用
IC封装引脚功能描述
备注：
1、 输出电压信号时，13、14脚不能和电路上其他地方有电气连接，保持独立悬空即可。
2、 输出电流信号时，13、16脚不能和电路上其他地方有电气连接，保持独立悬空即可。

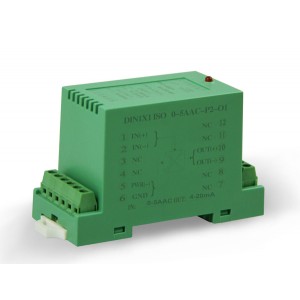

DIN35导轨安装产品外接引线功能描述 (产品商标型号打印在壳体上)
