ISO 4-20mA-P系列 有源信号与电流环路接口带电信号调理器：产品描述

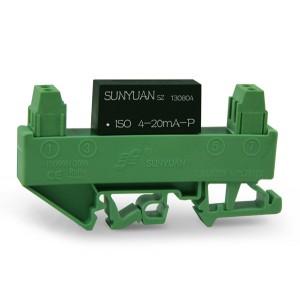

SunYuan SIP12 Pin封装的两线制4-2OmA（0-20mA）隔离调理芯片：ISO 4-20mA-P，是一种两线制有源传感器4-20mA 信号隔离调理器，属于ISO 4-20mA系列的产品。可将有源4-20mA信号隔离转换成的无源电流信号输出，用来线性控制二线制供电回路（防爆方式）。产品内部包含有电流信号调制解调电路、信号耦合隔离变换电路等，很小的输入等效电阻，使该IC能够从传感器输出回路中采集到的4-20mA信号电压值达到超宽范围（5~32V），以满足用户无需外接辅助电源而实现信号远距离、无失真传输的需要。
ISO 4-20mA-P实现传感器信号采集后与模拟量输入接口的匹配，有效解决传感器采集到的有源4-20mA信号与二线制电流环供电回路接收口带电信号的冲突问题。产品使用高效能的回路窃电技术（无需独立电源供电），采用两线制回路供电输出方式来降低用户布线成本（可节省两根电源线），简化用户设计。
该IC输出是针对（有源负载）24VDC和二线制仪表取样电阻相串联的供电回路来设计的，同当前工业现场常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表的模拟量输入输出端口相匹配。产品使用非常方便，只需外接一个50KΩ的多圈电位器进行ADJ校正，即可实现 4-20mA信号从有源到无源型的隔离、传输和控制。
无源型隔离放大器隔离变送器IC 详细技术资料下载：
4-20mA（0-20mA)电流环路隔离器IC： ISO 4-20mA
4-20mA隔离控制器（有源信号调控PLC电流回路有源负载）IC：ISO 4-20mA-E
两线制无源传感器4-20mA回路隔离配电器IC：ISO 4-20mA-F
工业现场传感器与仪器仪表、PLC、DCS等控制系统经常由于系统干扰、有源信号、无源信号、有源负载、无源负载的信号冲突和阻抗匹配问题而无法正常工作。正确选择隔离放大器变送器能有效解决信号干扰、阻抗匹配和信号源与控制系统的冲突问题。顺源科技研发生产的ISO系列隔离放大器变送器产品，可以满足仪器仪表、PLC、DCS、DSP设备与现场温度、位移、压力、频率等各种传感器采集到的模拟信号通过隔离、放大、转换匹配后传送。传感器与仪器仪表连接方案参考资料下载：工业现场传感器与仪器仪表、PLC、DCS、PAC、PCC等显示控制系统常用连接方案

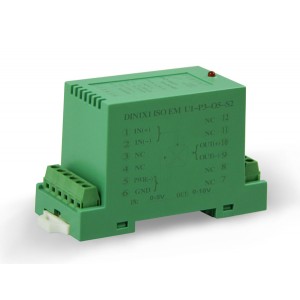

隔离放大器变送器一般都用在用电环境复杂的工业现场，为防止现场环境对产品出现各种干扰或损坏，我们根据多年的生产经验和针对不同环境下用户反馈意见，在对产品性能不受影响前提下逐步对产品的保护措施进行改进改善。对于DIN 35导轨安装的产品，这些保护电路都以安置据现场在产品中，用户可以直接使用。对于IC封装的产品，由于受到尺寸空间的制约而无法载入保护电路。所以，请用户根使用环境对IC封装产品的信号输入、输出、辅助电源加装保护电路。顺源科技公司为您提供的几种基本保护电路参考方案：IC封装的隔离放大器变送器外接保护电路资料下载
|
产品特点 |
||
|
● 无需外接元件和电源，两线制信号回路供电输出方式 ● 有源4-20mA 信号采集电压（5 ~ 32V）超宽范围输入 ● 4-20mA量程内高精度（0.1级、0.2级） 4-20mA 信号传输高线性度（非线性度误差<0.1%） ● 回路供电4-20mA环路输出方式，输入与输出3KV隔离 ● 低阻抗（整体压降<2V），无需外接元件和工作电源 ● SIP 12Pin超小体积，UL94V-0标准阻燃封装 ● 工业级温度范围: - 45℃ ~ + 85℃
|
