两线制电阻信号隔离调理器. 两线电桥、电位器信号转电压电流信号隔离调理器：ISO EM R-P-O系产品描述
产品特点
● 两线制电位器、电阻信号直接输入
● 精度误差等级：0.1级，0.2级
● 内置精密恒流源激励电路
● 辅助电源与信号输入、输出3KVDC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 输入电阻信号：0-1KΩ/0-2KΩ/0-5KΩ/0-10KΩ等
输出标准电压信号：0-5V/0-10V/1-5V/等, 输出标准电流信号：0-10mA/0-20mA/4-20mA等
● 工业级温度范围：- 25 ~ + 70 ℃
典型应用
● 电阻信号隔离、采集及变换
● 位移电阻、电位器信号采集隔离与控制
● 电位器信号转换成标准模拟信号
● 距离测量与采集
● 模拟信号远程无失真传输
● 数控机床、轨道交通设备位移控制隔离安全栅
● 工业现场地线干扰抑制

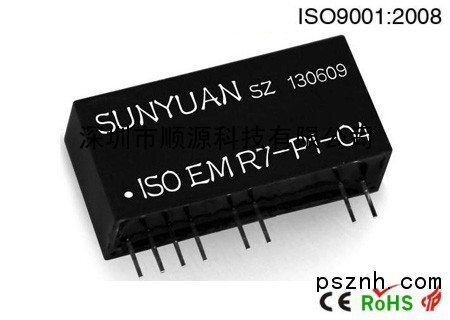

SunYuan ISO EM R-P-O系列电阻信号隔离调理器是一种将电阻信号按变化大小隔离转换成与阻值成线性的标准模拟电压或电流信号的混合集成电路。该IC在同一芯片上集成了一组多路高隔离的DC/DC电源和一组磁电耦合的模拟信号隔离放大器，内置精密恒流源激励，特别适用于将两线制电位器、电阻信号隔离转换成标准信号，电阻信号的变送与无失真远传，工业现场位移电阻信号隔离、采集及变换。SMD工艺结构及新技术隔离措施使该器件能达到：工作电源、信号输入和输出之间的3000VDC三隔离，并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
ISO EM R-P-O系列位移信号隔离放大器使用非常方便，只需很少外部元件，即可实现电阻信号的隔离变送。并可实现工业现场电阻控制信号转换成标准模拟电压电流信号一进一出、一进二出、二进二出的功能。
产品原理框图
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_137.html
产品选型举例
例1： 输入信号：0-1KΩ； 输出信号：0-5V； 辅助电源：24VDC；
产品型号：ISO EM R5-P1-O4
例2： 2路输入信号：0-5KΩ ；2路输出信号：4-20mA； 辅助电源：12V； DIN35导轨安装方式；
产品型号：DIN 2X2 ISO EM R7-P2-O1
例3： 单路输入信号：0-10KΩ ；输出信号：0-10V； 辅助电源：15V；小体积DIN35导轨安装方式；
产品型号： DIN3 ISO EM R9-P4-O5
典型应用接线图
外型尺寸及PCB布板参考图
DIN3 ISOEM R-P-O系列单路低成本、小体积标准DIN35导轨安装产品介绍
DIN3 ISOEM R-P-O系列产品采用超薄（厚度12.5mm）、标准DIN35导轨安装基座。嵌入ISO EM R-P-O 系列集成模块，应用接线端子作为辅助电源、输入输出连接方式。产品无需调节零点只装有满度调节多圈电位器，方便用户直接使用。由于产品体积限制，DIN3系列两线制电阻信号调理器只能实现一进一出功能配置。
DIN3 ISO EM R-P-O系列产品外型尺寸及典型应用
多路导轨式DIN 1X1/1X2/2X2 产品典型应用

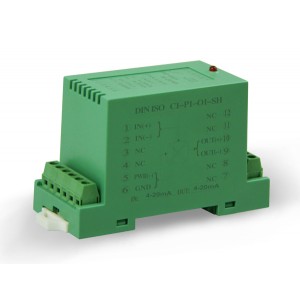

SunYuan I型标准DIN35导轨安装多通道两线电阻信号隔离调理器，内部采用安装多个ISO EM R-P-O系列集成模块，即可实现一进一出（DIN1X1）、一进二出（DIN1X2）、二进二出（DIN2X2）等多路电阻转电压电流信号的转换功能。无需外置零点和满度调节，内部增加了防浪涌抑制保护电路，使产品使用更加方便、更加安全可靠。
