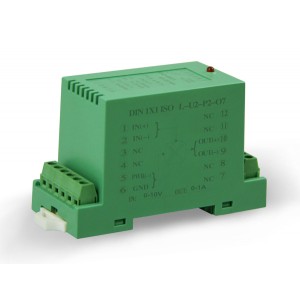

DIN3 ISO 4-20mA DIN3系列4-20mA(0-20mA)电流环路隔离器产品描述
SunYuan超小体积、低成本、高精度标准DIN35导轨安装隔离放大器是一种将工业现场传感器、PLC模拟信号（4-20mA/0-20mA/0-10mA）隔离后按比例输出（4-20mA/0-20mA/0-10mA）的电流环路隔离器。产品内部包括输入信号干扰抑制滤波电路，信号调制电路，信号隔离电路和输出解调滤波电路等。输入及输出侧宽爬电距离及内部隔离措施使该系列产品可以实现信号输入与信号输出之间隔离电压 3KVDC。
DIN3 ISO 4-20mA产品使用非常方便，免零点和增益调节。广泛应用在工业控制系统中模拟信号输入输出控制，系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，工业现场多通道传感器、PLC（4-20mA/0-20mA/0-10mA）的电流环路隔离等。
DIN3 ISO 4-20mA 产品在以下三种转换中可直接通用：
1、4-20mA信号输入，隔离4-20mA信号输出。
2、0-20mA信号输入，隔离0-20mA信号输出。
3、0-10mA信号输入，隔离0-10mA信号输出。
产品特点
● 低成本、小体积,高精度标准DIN35导轨安装
● 无需外接电位器等其它元件，免零点和增益调节
● 4-20mA电流输入输出精度高（失真<0.2%）
● 全量程内极高的线性度（非线性度<0.2%）
● 信号输入与输出 3KVDC高隔离
● 低阻抗（整体压降<2V），无需外接元件和工作电源
● 4-20mA信号超宽范围电压（8.5~28VDC）输入
● 频率响应（小信号带宽）：2KHZ（Io=20mA）
● 工业级温度范围: - 25℃ ~ + 70℃
典型应用
● 工业现场4-20mA电流环路隔离及长线传输
● PLC、DCS输入通道间信号采集隔离防窜扰
● 地线干扰抑制
● 仪器仪表信号与传感器间可靠收发监控
● 模拟信号数据采集隔离与长线无失真传输
● 电力仪器仪表、医疗设备监控隔离安全栅
● 轨道交通直流高压监控隔离安全栅
产品选型举例
例1： DIN35导轨安装带接线端子型，信号输入：4-20mA； 信号输出：4-20mA；
产品型号： DIN3 ISO 4-20mA
例2： DIN35导轨安装带接线端子型，信号输入：0-20mA； 信号输出：0-20mA；
产品型号： DIN3 ISO 4-20mA
DIN3系列 产品详细技术资料：
DIN3系列 4-20mA(0-20mA)电流环路隔离器： DIN3 ISO 4-20mA
DIN3系列 两线制4-20mA模拟量隔离配电器：DIN3 ISO 4-20mA-F
DIN3系列 两线制4-20mA模拟量隔离控制器：DIN3 ISO 4-20mA-E
DIN3系列 电位器、电桥二线制电压信号隔离变送器：DIN3 ISO V-4-20mA
DIN3系列 模拟量隔离放大器隔离变送器：DIN3 ISOEM U-P-O/(A-P-O)
产品外形尺寸及典型应用
