正弦波/方波脉冲转换成模拟信号隔离放大器:ISO F-P-O系列. 频率信号(FV/ FI转换)隔离变送器IC.产品描述
产品特点：
● 精度等级：0.1 0.2 0.5级
● 全量程内极高的线性度（非线性度<0.1%）
● 辅助电源/信号输入/信号输出： 3000VDC 三隔离
● 辅助电源：5VDC，12VDC，24VDC等单电源供电
● 0-1KHz/0-5KHz/0-10KHz等频率信号隔离转换成
标准/0-2.5V/0-5V/0-10V电压信号或
0-10mA/0-20mA/4-20mA电流信号
● 小体积,标准SIP-16Pin符合UL94V-0标准阻燃封装
● 工业级温度范围: -25~+70℃
典型应用：
● 正弦波、方波、锯齿波信号隔离放大及转换
● 频率传感器信号采集、隔离转换
● 变频器（FA） 频率信号数据采集和控制
● 发电机、电动机等旋转设备转速监测
● 变压器工作频率检测
● 仪器仪表与传感器信号收发
● 非电量信号变送
SunYuan ISO系列频率信号隔离变换器是一种将正弦波、方波、锯齿波频率信号按比例隔离转换成标准信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一个高速的频率信号隔离及变换器，适用于任意一种频率信号的隔离变换。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源、信号输入、信号输出之间的3KVDC三隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
ISO系列频率信号隔离变换器使用非常方便，只需很少的外部元件，即可实现频率信号的隔离变送。产品广泛用于电机转速测控、无线数传、物体运动频率监控等行业。
产品选型举例
例1： 信号输入：0-1KHZ， 信号输出：4-20 mA； 辅助电源：24V。 SIP 16封装。
产品型号： ISO F1-P1-O1
例2： 信号输入：0-10KHZ， 信号输出: 0-5V； 辅助电源：12V。 SIP 16封装。
产品型号： ISO F3-P2-O4
外形尺寸及PCB布板图
产品图片
产品应用接线及引脚功能描述：
详细技术资料：正弦波、方波、锯齿波等脉冲频率信号隔离放大转换成模拟信号IC 资料下载

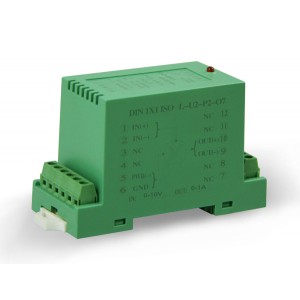

产品外形及安装方式参考
