支持差分信号输入,压力应变桥传感器专用隔离放大器配电器:ISO EM-SD系列. 输入配电型零点增益可产品描述
产品特点
● 零点与增益可通过外接多圈电位器进行调节或满度校准
● 支持单端信号及差分信号输入
● 可提供输入端功能拓展配电稳压隔离电源：5V,9V,12V,15V,24VDC等（默认为SD4：5VDC）
● 0-10mV/0-20mV/0-75mV/0-5V/0-10V/0-1mA/4-20mA等模拟信号隔离放大转换
● 精度等级：0.1级、0.2级、全量程内非线性度<0.2%
● 电源、模拟量输入与输出、配电之间：3000VDC 四隔离
● 辅助电源：5V,12V,15V,24VDC等单电源供电方式
● EMC特殊场合须有电磁干扰抑制电路或采取屏蔽措施
● 低成本、小体积,DIP 24Pin符合UL94V-0标准阻燃封装
● 工业级温度范围: -25 ~ +70 ℃
典型应用
● 无源传感器隔离配电及信号采集传输
● 前置放大、电桥等电路配置电源方便采集信号
● PLC、DCS现场模拟信号隔离、采集
● 直流电流或电压信号的隔离、转换及放大
● 模拟信号地线干扰抑制及数据隔离、采集
● 工业现场信号隔离及长线传输
● 仪器仪表与传感器信号收发
● 电力监控、医疗设备隔离安全栅

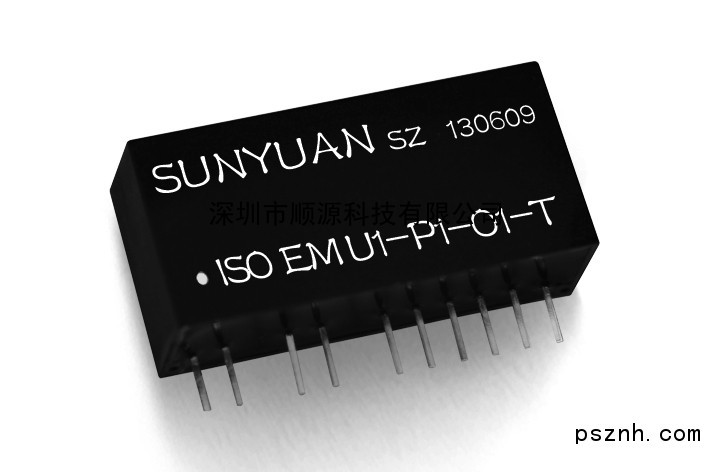

SunYuan DIP24 Pin封装ISO EM-SD系列，模拟有源信号隔离变送器配电器是一种磁电隔离的混合集成电路。该IC支持单端信号及差分信号输入，且内部在同一芯片上集成了一个多组隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器隔离变送器。特别适用于：0-10mV/0-20mV/0-75mV/0-100mV的小信号放大及0-5V/0-10V/0-1mA/4-20mA等标准信号的隔离变送。它采用磁电偶合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。该芯片的输出的隔离电源除了为内部放大电路供电外，还可以向外提供一组高负载能力的 (最大40mA) 隔离稳压电源和两个基准电压源，可供外部电路扩展用，如电桥电路、基准电路等。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源、信号输入/输出、配电电源之间3000VDC四隔离。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
ISO EM-SD系列产品一般应用在高精度、带基准比较、零点和增益可调节、零点和满度可校准的场合，模块内部给模拟量输入端配置的隔离电源可向位移电位器、角度计量、转速测量等无源两线制或三线制传感器配电，也可做为输入端前置放大、差分电路、电桥电路的比较、放大、基准电源等作用。
产品选型定义
产品选型举例
例1： 输入信号：0-5V； 输出信号：0-5V； 辅助电源：24VDC； 配电：15V / DIP24封装 / 零点满度可调
产品型号：ISO EM-U1-P1-O1-SD2
例2： 输入信号：4-20 mA ；输出信号：4-20mA； 辅助电源：24V；配电：9V / DIP24封装 / 零点满度可调
产品型号： ISO EM-A4-P1-O1-SD1
例3： 输入信号：0-10 mV ；输出信号：4-20mA； 辅助电源：24V；配电：24V / DIP24封装 / 零点满度可调
产品型号： ISO EM-U10-P1-O1-SD3
产品外形及PCB布板尺寸参考（标准DIP24脚）
典型应用与引脚功能描述
1、电压输出型引脚定义与典型应用图
2、电流输出型引脚定义与典型应用图
标准DIN35导轨安装产品典型应用

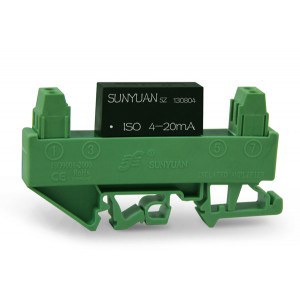

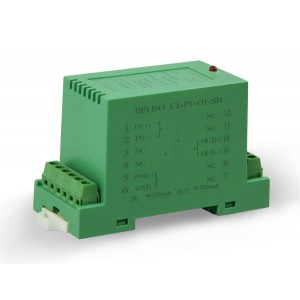

SUNYUAN标准DIN35导轨式信号隔离变送器采用内嵌：ISOEM-U□-P□-O□-SD□系列或者ISOEM-A□-P□-O□-SD□系列集成模块。 内部PCB板尺寸：长*宽 79.5*32.5(mm)。PCB板上安装的可调电阻用来调节或校正零点精度和输出精度。（标准DIN35导轨产品出厂前已检验校正，用户可以直接使用，客户若现场需要校准，可通过调节产品内部或侧面的零点、满度电位器进行现场校准）
详细技术资料下载：支持差分信号输入，压力应变桥传感器专用隔离配电器：ISO EM-SD系列
产品图片
