转速信号采集低成本变送器IC. 正弦波、锯齿波信号小体积两隔离变送器:SY S-P-O系列.产品描述
产品特点
● 转速传感器信号采集输入，方波信号输出
● 正弦波、锯齿波信号输入，方波信号输出
● 200mV峰值微弱信号的放大与整形
● 保持原信号频率，响应速度快
● 工作电源与信号通道之间3000VDC两隔离
● 辅助电源：5V、12V、15V或24VDC单电源供电
● 低成本、超小体积，无需调整、使用方便，可靠性高
● 标准SIP 12 Pin符合UL94V-0阻燃封装
● 工业级温度范围: - 25 ~ + 70 ℃
典型应用
● 转速传感器信号隔离、采集及变换
● 电机运行速度测量
● 汽车ABS防抱死制动系统
● 转速正弦波、锯齿波信号放大与整形
● 转速监测系统地线干扰抑制
● 电动汽车主电机转速系统监控
● 数控机床主轴速度测量与报警监控
● 信号无失真变送和传输

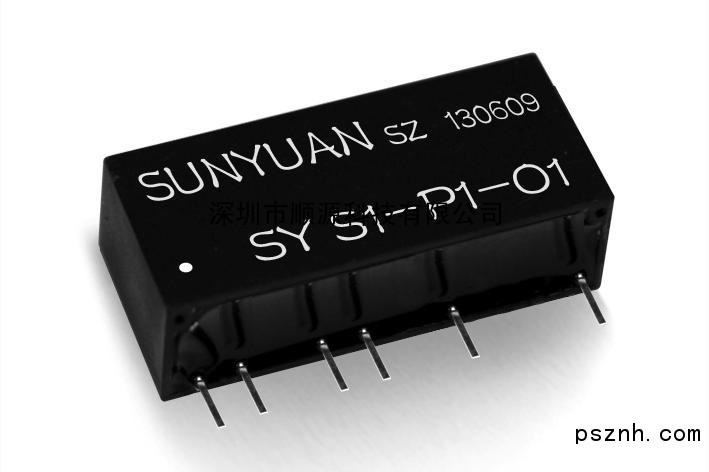

SunYuan SY S-P-O系列转速信号采集低成本变送器，是一种将转速传感器信号、正弦波、锯齿波信号或微小脉冲信号放大转换成与输入频率完全一致方波信号的混合集成电路。该产品在同一芯片上集成了一组多路高隔离的DC/DC电源，一个高性能的信号放大与整形电路。特别适用于将转速、正弦波等信号放大转换成标准方波脉冲信号的低成本设计方案中，目前在电机运行转速测量及汽车ABS防抱死制动等旋转系统检测中广泛应用。
SY S-P-O芯片内部集成的高效率DC-DC能产生多组隔离电源，分别给内部的输入放大电路、调制电路供电，和输出的解调电路、转换电路、整形电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：工作电源与信号通道之间3000VDC两隔离，并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SY S-P-O系列隔离变送器使用非常方便，无需其它外接元件，即可实现转速传感器信号的放大转换及变送。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_112.html
产品选型举例
例1： 信号输入：汽车转速传感器，正弦波VP-P：200mV~10V； 信号输出：0-5V电平； 辅助电源：24V。
产品型号： SY S1-P1-O1
例2： 信号输入：电机测速传感器，正弦波VP-P：200mV~10V； 信号输出：集电极开路输出；辅助电源：12V。
产品型号： SY S1-P2-O4
外型尺寸及典型应用图

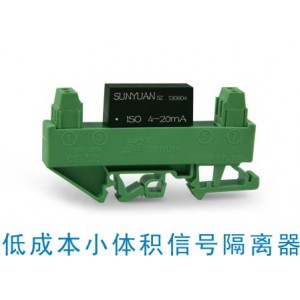

DIN3 SY S-P-O系列单路低成本、小体积标准DIN35导轨安装产品引脚功能描述
DIN3 SY S-P-O系列产品采用超薄小体积（厚度12.5mm）、标准DIN35导轨安装基座。嵌入SY S-P-O 系列集成模块，采用接线端子作为辅助电源及信号输入输出连接方式。产品免零点和满度调节，方便用户直接使用。由于体积限制，DIN3系列小体积导轨安装产品只能实现一进一出隔离转换功能。
BIN3系列外型尺寸及典型应用

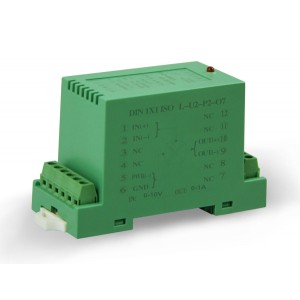

多路导轨式DIN 1X1/1X2/2X2 产品典型应用
SunYuan I型标准DIN35导轨安装多通道两隔离转速信号采集转换器，内部装有单个或多个SY S-P-O系列集成模块，可实现一进一出（DIN1X1）、一进二出（DIN1X2）、二进二出（DIN2X2）等多路转速传感器信号、正弦波、锯齿波信号或微小脉冲信号放大转换成与输入频率完全一致方波信号转换功能。无需零点和满度调节，内部增加防浪涌抑制保护电路，产品使用更加方便、安全可靠。
