两线制4-20mA差分信号采集调理器：SY C-A-P-O系列. 差分信号采集低成本变送器.产品描述
产品特点
● 两线制4-20mA（0-20mA ）差分输入，共地输出
●（±9 ~±15V）超宽范围电源供电或选用单电源供电
● 4-20mA量程内高精度（0.05级、0.1级、0.2级），高线性度（非线性度误差 < 0.1%）
● 低成本、小体积、标准SIP7 Pin阻燃封装
● 4-20mA/0-20mA/0-10mA/0-1mA差分信号输入；1-5V/0-5V/0-10V/标准信号输出
● 工业级宽温度（- 25 ~ + 70 ℃）
典型应用
● PLC、DCS模拟信号现场采集
● 差分4-20mA信号采集调理及传输
● 传感器信号与模拟量输入接口匹配
● 信号长线无失真传输
● 仪器仪表信号收发及控制
● 工业现场模拟信号数据采集与监控

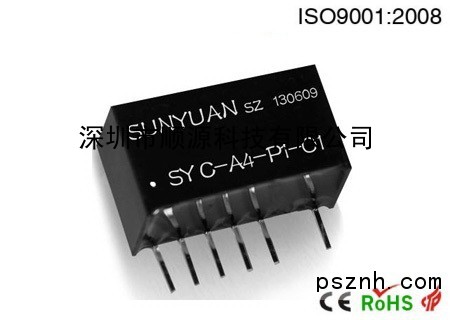

SunYuan SY C-A-P-O系列是一种两线制4-20mA差分信号采集调理芯片，属于SY 4-20mA系列的产品。该IC内部包含有差分信号采集、调理和变换电路。标准输入等效电阻，使该IC能够从传感器回路中采集到差分信号，以满足用户的单片机接收信号的需要。（±9 ~±15V）超宽范围电源供电或选用单电源供电方式，并能满足温度、潮湿、震动等工业级现场恶劣环境要求。SY C-A-P-O产品使用非常方便，不用接任何调节回路即可以达到现场所需的精度要求，实现两线制4-20mA信号的传输和变送功能。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_84.html
产品选型举例
1、电流输入型 ； IN：4-20mA OUT:0-5V 型号：SY C-A4-P-O4
2、电流输入型 ； IN：4-20mA OUT:0-2.5V 型号：SY C-A4-P-O8(O8：为用户自设定值)
典型应用
应用一：两线制4-20mA输入，单电源供电，电压输出方式。
此应用电路是四线制仪器仪表输出的4-20mA信号I/V变换。电路采样端单电源供电方式，并输入到A/D采样。
应用二：两线制4-20mA输入，正负电源供电，电压输出方式。
此应用电路实现了两线制仪器仪表输出4-20mA信号的I/V转换。外接正负电源供电，信号为电压输出方式。
应用三：两线制4-20mA差分输入，单电源供电，电压输出方式。
此电路应用在两线制输入信号多路采集并且有共地问题的检测回路中，只要把4-20mA回路从上端断开加入SY C-A-P-O就可以实现信号的采集。电路采用单电源供电，可输出一个-5V/2mA电源，方便用户增加一些偏置电路。
应用四：两线制4-20mA差分输入，正负电源供电，电压输出方式。
此电路应用在两线制输入回路信号多路采集并有共地问题的检测回路中，只要把4-20mA回路从上端断开加入SY C-A-P-O就可以实现信号的采集。外接正负电源供电，信号为电压输出方式。

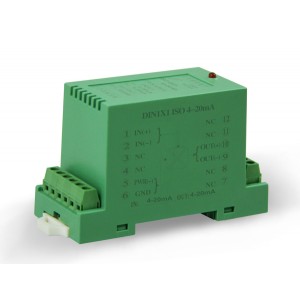

DIN3 SY C-A-P-O系列单路低成本、小体积标准DIN35导轨安装产品引脚功能描述
DIN3 SY C-A-P-O系列产品采用超薄（厚度12.5mm）、标准DIN35导轨安装基座。嵌入SY C-A-P-O 系列集成模块，采用接线端子作为辅助电源、输入输出连接方式。产品免零点及满度调节，方便用户直接使用。由于产品体积限制，DIN3系列小体积导轨安装产品只能实现一进一出的差分信号采集转换功能。
DIN3 SY U/A-P-O系列产品外型尺寸及典型应用
多路导轨式DIN 1X1/1X2/2X2 产品典型应用
SunYuan I型标准DIN35导轨安装多通道两隔离IU转换器，内部采用安装多个SY C-A-P-O系列集成模块，即可实现一进一出（DIN1X1）、一进二出（DIN1X2）、二进二出（DIN2X2）等多路电流转电压的转换功能。无需零点和满度调节，内部增加防浪涌抑制保护电路，使产品使用更加方便、更加安全可靠。
