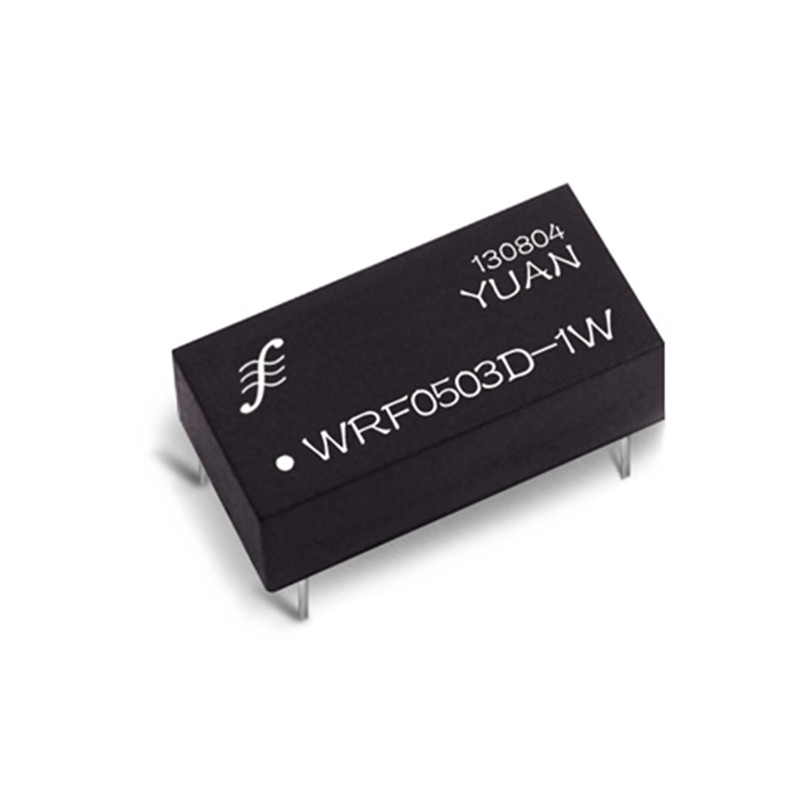

顺源医疗仪器仪表3KV/6KV高隔离稳压输出模块电源
浏览: 551
品牌: SUNYUAN顺源科技
输入: 3.3,5,9,12,15,24VDC
封装方式: 0.25W-2W
功率: SIP7
单价: 25.00元/PCS
最小起订量: 1 PCS
供货总量: 67899 PCS
发货期限: 自买家付款之日起 5 天内发货
有效期至: 长期有效
最后更新: 2022-02-18 11:04

详细信息
 产品描述
        宽电压输入3KVDC隔离稳压单输出模块电源WRF系列产品,输出具有自恢复过载和短路保护功能,空载时电压不会升高。顺源科技研制生产的 VD / WRF / WRE 系列模块电源,是一款具有高电气隔离和抗浪涌、防静电特性,且输出具有自恢  复过载和短路保护的国家专利产品(国家专利号:ZL 200420042857.1)。近期该产品在电力负荷管理控制终端(用户管理终端)仪表外接RS485/RS232接口安全高隔离(4500V)、抗静电(外端子直接接触:8000V)的相关技术送检中,顺利通过高隔离/抗浪涌/防静电测试。目前已在电力仪器仪表制造行业广泛使用。

        VD / WRF 系列的DC-DC隔离模块电源,采用陶瓷基板、印刷电阻的可靠性工艺制作,能满足工业级振动、潮湿、静电干扰、宽温度(-45—+85 ℃)及其它恶劣环境下的工作。产品有SIP单列和DIP双列封装方式。主要应用领域:电气设备地线干扰抑制,仪器仪表的外接(RS485/RS232 /RS422/USB/IEEE1394等通讯接口)端口电源隔离及变换,仪表壳体接口端子外露金属部位的安全高隔离/抗浪涌/防静电隔离(国家安规标准:8KV以上)。


产品技术参数
输入电压
5V/9V/12V/15V/24VDC
输出电压
3.3V/5V/9V/12V/15V/24VDC
如需其它规格, 请咨询顺源科技公司

电气特性
以下数据除特殊说明外,均是在 TA=25° C,  标称输入电压,  额定输出电流时测得

输入特性
电压范围                                         +/- 10%*标称值
滤波                                                陶瓷电容

隔离特性
额定电压                                         3000 VAC
泄漏电流                                         1 mA
电阻                                                109Ohm
电容                                                60 pTYP
输出特性
电压精度                                         +/- 2%*标称值 max.
( 20 MHz BW)  纹波及噪音              50mV p-p, max.
可持续短路时间                              长期
线性电压校准                                  +/- 1.2% / 1.0% of Vin
负载电压校准                                  +/- 8 %, load = 20 ~ 100
温度系数                                         +/- 0.02%/°C
一般特性
效率                                                70% to 80%
开关频率                                         80 - 125KHz

环境特性
工作温度( 环境)                               - 40° C to + 85° C
存储温度                                          - 55 °C to + 125 °C
降低定额值                                      见温度特性曲线图
湿度                                                 ≤ 90%, 非压缩
冷却方式                                         自然空冷

体积特性
SIP 封装尺寸          1W:19.60 x 6,00 x 10,00 mm
   0,77 x 0,23 x 0,39英寸
   2W:19.60 x 7,00 x 10,00 mm
   0,77 x 0,28 x 0,39英寸
DIP 封装尺寸                                  1W/2W:20.4 x 10.00 x 8.2 mm
                                                       0.8 x 0.39 x 0.32 英寸

重量                                                2.5 - 3.5 g
外壳材料                                         非传导阻燃黑塑料



产品型号举例    输入电压范围   输出电压 输出电流 效率

WRF0505S/D-1W  4.5-5.5VDC   5VDC   200mA  68%

WRF0512S/D-1W  4.5-5.5VDC   12VDC  84mA   72%

WRF1205S/D-1W  10.8-13.2VDC  5VDC   200mA  69%

WRF2415S/D-1W  21.6-26.4VDC  15VDC  67mA   71%

WRF2405S/D-2W  21.6-26.4VDC  5VDC   400mA  68%

WRF2412S/D-2W  21.6-26.4VDC  12VDC  166mA  77%
