品牌:SUNYUAN顺源科技
输入:0-1Vrms,0-5AAC,0-220VAC,0-500VAC
数量:6789
封装方式:DIN35
起订:1只
供应:6789只
发货:3天内
立即购买
产品描述
SunYuan ISO系列交流电流、电压信号(AC/DC)隔离变送器IC，是一种将电网、电机检测传感器输出工频交流信号（50～60HZ）转换成线性变化对应模拟直流信号的混合集成电路。该电路在同一芯片上集成了一组多路高隔离的DC/DC电源和一组AC/DC信号转换电路。可以将传感器采集到的0-1Vrms（50～60HZ）工频交流信号按比例转换成4-20mA/0-10mA /0-20mA直流电流信号或0-1V/0-2.5V/0-5V/0-10V直流电压信号。通过外接交流互感器后就可以组成单相或多相隔离变送器，可实现信号输入、输出信号与辅助电源之间的三隔离。
DIN ISO AC-P-O系列产品，是标准DIN35导轨安装的ISO系列交流电流、电压信号(AC/DC)隔离变送器。其内部配有电流或电压隔离型互感器，通过互感器与(AC/DC)隔离变送器IC的组合，可直接达到交流信号输入、辅助电源、模拟量信号输出之间3000VDC 三隔离。输入信号测量范围也由IC封装的0-1Vrms，拓展到0-5AAC/0-500VAC。
产品在发电机或电动机安全运行监测、电力输配电远程监控、仪器仪表与传感器交流小信号放大及转换、医疗设备安全隔离栅、工业自动化控制等领域广泛应用。
产品特点：
● 精度、线性度误差等级：0.5级
● 信号与辅助电源之间3KVAC两隔离
● 输入(50-60HZ)交流信号：0-1Vrms/0-5AAC/0-500VAC等
● 辅助电源：5V、12V、15V或24VDC单电源供电
● 国际标准信号输出：0-10mA /4-20mA/0-5V/0-10V等
● 标准Sip 12 PinIC封装和标准DIN35导轨式安装方式
● 工业级温度范围: - 20 ~ + 70 ℃
典型应用：
● 交流信号的采集及变换
● 电力输配电高精度监测
● 发电机或电动机安全运行测控
● 高压互感器交流信号隔离转换标准直流信号
● 仪器仪表与传感器交流小信号放大及转换
● 外接互感器组成单相或多相隔离变送器
● 电力、医疗设备隔离安全栅
产品选型举例
例1：输入：0-5AAC辅助电源：24VDC输出：4-20mA产品型号：DIN 1X1 ISO 5AAC-P1-O1
例2：输入：0-5AAC辅助电源：24VDC输出：0-5V产品型号：DIN 1X1 ISO 5AAC-P1-O4

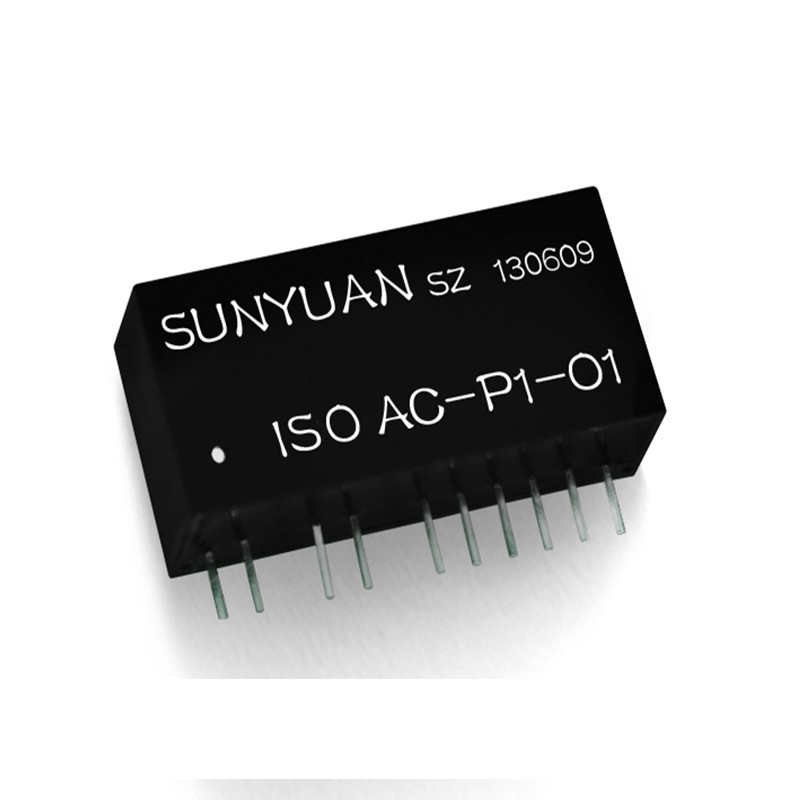

例3：输入：0-1Vrms辅助电源：12VDC输出：4-20mA产品型号：ISO AC-P2-O1（IC封装）
例4：输入：0-1Vrms辅助电源：5VDC输出：0-10V产品型号：ISO AC-P3-O5（IC封装）
详细技术资料pdf下载：交流电流、电压信号(AC/DC)隔离变送器 DIN ISO AC-P-O系列
典型应用图
IC封装产品外形及PCB布板参考尺寸
DIN35 导轨安装产品外形尺寸
