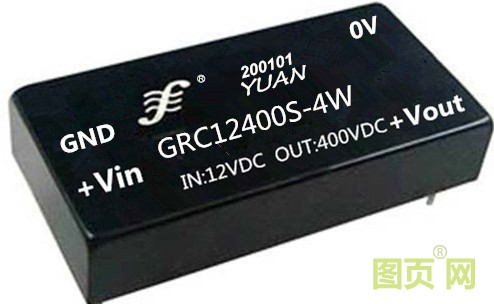

产品特点
● 低成本小体积（50.8mm×25.4mm×10.5mm）阻燃封装
● 直流升压模块电源输入与输出端之间1500VDC隔离
● 2 : 1直流宽电压输入范围，隔离稳压直流高电压输出
● 输出电压：50VDC~500VDC电压可选
● 金属屏蔽封装，标准引脚输出功率：1W~6W可选
● 高压输出回路输出具有自恢复短路保护功能
● 效率高达70%~80%
● 工业级温度范围：-40~+85 ℃
概述
顺源新研制的GRC系列低成本小体积宽电压输入隔离高压模块电源，是一款业界领先的隔离稳压型DC-DC高电压转换器，可在宽范围波动的不稳定电压输入环境中运行，通过模块的内部调整电路可以生成隔离稳压的直流高电压输出。产品外壳采用铝壳喷塑防腐设计，以实现产品在工作状态下的内外电磁辐射屏蔽及更好的风冷冷却效果。低成本集成技术方案使产品具有较高的DC/DC转换效率，产品内部宽爬电距离及新隔离材料技术方案设计，使这款高压模块电源具备输入与输出1500VDC隔离特性及自恢复过载短路保护稳压输出功能。模块电源采用的隔离技术方案设计，能有效隔离来自一次端设备带来的共模干扰对控制系统影响，也可以有效隔离一次端与二次端的地线环流或系统中地线端高压电势差对设备和人员的安全影响。产品广泛用于医疗设备的血液分析、石油化工、实验仪器、超声仪器、电力仪表、3D打印等领域中，良好的直流高电压输出特性及高耐压隔离设计技术可以解决用户现场应用难题。
顺源新研制的GRC系列低成本小体积宽电压输入隔离高压模块电源产品常用在以下仪器仪表设备中：核检测仪器、电子麻醉机 、医疗血液分析、医学X射线、医疗CT、医疗成像PET及MRI骨密度测试、PM2.5环境监测、3D打印、自动测试设备、电容充放电、色谱仪 、质谱仪、二氧化碳激光器、阴极射线管、光电倍增管、绝缘击穿试验、电子束曝光、毛细管凝胶电泳 、蛋白质提取、DNA测序、静电吸盘、显示驱动器、飞行模拟实验 、微通道板、静电涂层、静电植绒、静电除尘器、油烟及空气净化、静电喷涂（喷塑、喷漆）、图象增强器、工业彩印、行李检查、食品检查、PCB检测、无损检测、测厚仪、光罩修补用聚焦离子束显微镜、离子注入 、磁控管、速调管、中子发生器、光谱仪、农业除雾除露增产……。目前顺源科技公司正在加大力度不断完善隔离型高压电源产品线，以满足日益增长的电力、医疗、科研等行业需求。
产品选型举例
● 低成本小体积（50.8mm×25.4mm×10.5mm）阻燃封装
● 直流升压模块电源输入与输出端之间1500VDC隔离
● 2 : 1直流宽电压输入范围，隔离稳压直流高电压输出
● 输出电压：50VDC~500VDC电压可选
● 金属屏蔽封装，标准引脚输出功率：1W~6W可选
● 高压输出回路输出具有自恢复短路保护功能
● 效率高达70%~80%
● 工业级温度范围：-40~+85 ℃
概述
顺源新研制的GRC系列低成本小体积宽电压输入隔离高压模块电源，是一款业界领先的隔离稳压型DC-DC高电压转换器，可在宽范围波动的不稳定电压输入环境中运行，通过模块的内部调整电路可以生成隔离稳压的直流高电压输出。产品外壳采用铝壳喷塑防腐设计，以实现产品在工作状态下的内外电磁辐射屏蔽及更好的风冷冷却效果。低成本集成技术方案使产品具有较高的DC/DC转换效率，产品内部宽爬电距离及新隔离材料技术方案设计，使这款高压模块电源具备输入与输出1500VDC隔离特性及自恢复过载短路保护稳压输出功能。模块电源采用的隔离技术方案设计，能有效隔离来自一次端设备带来的共模干扰对控制系统影响，也可以有效隔离一次端与二次端的地线环流或系统中地线端高压电势差对设备和人员的安全影响。产品广泛用于医疗设备的血液分析、石油化工、实验仪器、超声仪器、电力仪表、3D打印等领域中，良好的直流高电压输出特性及高耐压隔离设计技术可以解决用户现场应用难题。
顺源新研制的GRC系列低成本小体积宽电压输入隔离高压模块电源产品常用在以下仪器仪表设备中：核检测仪器、电子麻醉机 、医疗血液分析、医学X射线、医疗CT、医疗成像PET及MRI骨密度测试、PM2.5环境监测、3D打印、自动测试设备、电容充放电、色谱仪 、质谱仪、二氧化碳激光器、阴极射线管、光电倍增管、绝缘击穿试验、电子束曝光、毛细管凝胶电泳 、蛋白质提取、DNA测序、静电吸盘、显示驱动器、飞行模拟实验 、微通道板、静电涂层、静电植绒、静电除尘器、油烟及空气净化、静电喷涂（喷塑、喷漆）、图象增强器、工业彩印、行李检查、食品检查、PCB检测、无损检测、测厚仪、光罩修补用聚焦离子束显微镜、离子注入 、磁控管、速调管、中子发生器、光谱仪、农业除雾除露增产……。目前顺源科技公司正在加大力度不断完善隔离型高压电源产品线，以满足日益增长的电力、医疗、科研等行业需求。
产品选型举例
|
产品型号
|
输入电压/VDC
|
输出电压和电流
|
典型效率
% |
最大容性负载/uF
|
||
|
标称值
|
范围
|
电压/VDC
|
电流/mA
|
|||
|
GRC1250S-4W
|
12
|
10～18
|
50
|
100
|
78
|
100
|
|
GRC12100S-4W
|
100
|
40
|
76
|
100
|
||
|
GRC12200S-5W
|
200
|
25
|
75
|
68
|
||
|
GRC12300S-5W
|
300
|
16.7
|
74
|
47
|
||
|
GRC12400S-6W
|
400
|
15
|
73
|
33
|
||
|
GRC12500S-6W
|
500
|
12
|
72
|
22
|
||
|
GRC12600S-6W
|
600
|
10
|
70
|
10
|
||
|
GRC24100S-5W
|
24
|
18～36
|
100
|
50
|
78
|
100
|
|
GRC24200S-5W
|
200
|
25
|
77
|
68
|
||
|
GRC24300S-6W
|
300
|
20
|
75
|
47
|
||
|
GRC24400S-6W
|
400
|
15
|
74
|
33
|
||
|
GRC24500S-6W
|
500
|
12
|
73
|
22
|
||
|
GRC24600S-6W
|
600
|
10
|
71
|
10
|
||
|
GRC1250D-4W
|
12
|
10～18
|
±50
|
±40
|
76
|
100
|
|
GRC12100D-5W
|
±100
|
±25
|
75
|
68
|
||
|
GRC12150D-5W
|
±150
|
±16.7
|
74
|
47
|
||
|
GRC12200D-6W
|
±200
|
±15
|
73
|
33
|
||
|
GRC12250D-6W
|
±250
|
±12
|
72
|
22
|
||
|
GRC12300D-6W
|
±300
|
±10
|
70
|
10
|
||
|
GRC2450D-4W
|
24
|
18～36
|
±50
|
±40
|
78
|
100
|
|
GRC24100D-5W
|
±100
|
±25
|
77
|
68
|
||
|
GRC24150D-6W
|
±150
|
±20
|
75
|
47
|
||
|
GRC24200D-6W
|
±200
|
±15
|
74
|
33
|
||
|
GRC24250D-6W
|
±250
|
±12
|
73
|
22
|
||
|
GRC24300D-6W
|
±300
|
±10
|
71
|
10
|
||
高压安全检测隔离方法
产品高压隔离测试安全注意事项及常规方法
1、如上图1：按产品隔离电压规格设定额定高压值，检测时请注意人身安全，谨防触电！
测试条件：室温TA=25℃，湿度<75%
2、耐压测试操作者必须戴橡胶绝缘（绝缘电压＞10KV）手套，工作台和座位地面上垫好绝缘垫，防高压电击。
3、耐压测试仪仪器必须可靠接地，不能在高温潮湿多尘的环境中检测。
4、耐压测试仪在连接被测体时，不能带电操作，必须保证高压测试仪输出电压值为零。
5、当仪器在启动状态或测试高压未释之前，绝不能触及被测物，测试线或高压测试线路和测试夹具。
6、产品测试方法如上图1所示：分别并联输入端和输出端的全部引脚，根据产品给出的隔离电压值测试1分钟。
7、按照耐压的测试标准，是将耐压值从0开始慢慢往上调，当耐压值调至设定最高耐压并在最高耐压值维持一分钟时间。
8、耐压测试本身是一个破坏性的试验，对产品而言应该做的次数越少越好。如客户需要多次测试，一般要求为：第一次按规格书的电压值测，往后每次测试应该相应的减少电压值，否则导致产品性能下降或直接损坏。
