首页 > 图说产品 > 158元低成本4-20mA一进二出隔离分配器

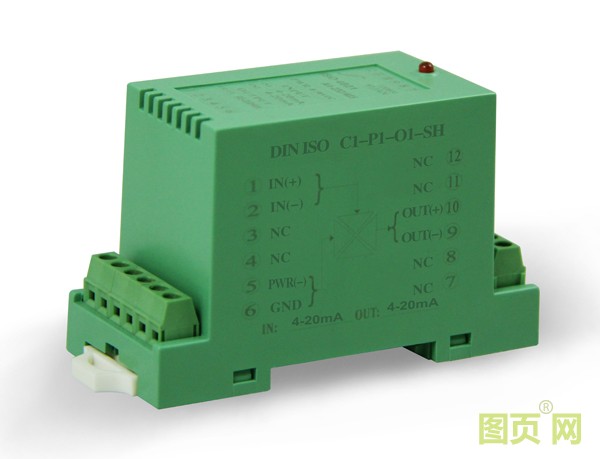

158元低成本4-20mA一进二出隔离分配器

浏览：	448
品牌：	顺源科技
单价：	158.00元/pcs
最小起订量：	1 pcs
供货总量：	600 pcs
发货期限：	自买家付款之日起 3 天内发货
有效期至：	长期有效
最后更新：	2022-02-18 11:04

详细信息

SunYuan DIN 1X2 ISOD系列4-20mA信号一进二出隔离分配器，是一种将工业现场仪器仪表与传感器、PLC/DCS等输出的模拟4-20mA电流环路信号，经隔离分配成精度、线性度、阻抗相匹配的两路标准4-20mA信号分配模块。该模块内部集成了两组高隔离的模拟信号隔离放大电路，采用磁电耦合的低成本方案，主要用于对EMC（电磁干扰）无特殊要求的场合。产品输入及输出和通道间宽爬电距离及内部隔离措施使该模块满足信号输入/输出1/输出2/辅助电源之间达到3000VDC四隔离。

DIN 1X2 ISOD系列4-20mA信号一进二出隔离分配器使用非常方便，即装即用无需零点和增益调节。产品采用标准DIN 35导轨卡槽固定安装方式，可实现工业现场各种传感器、仪器仪表、PLC等4-20mA电流信号一进二出信号隔离分配及放大功能，并能满足工业级宽温度、潮湿、震动等恶劣工作环境要求。

产品特点
● 专用一路4-20mA输入，两路4-20mA输出隔离分配技术
● 采用同规格两路输出4-20mA信号的低成本方案
● 产品的精度等级：0.1级、0.2级、0.5级
● 全量程内非线性度<0.2%，无需零点和增益调节
● 信号输入/输出1/输出2/辅助电源之间3000VDC四隔离
● 辅助电源：16~28VDC单电源宽范围供电
● 工业级温度范围: -40~+85℃
● 产品出厂前已检验校正，用户无需调节可以直接使用

典型应用
● 传感器信号的显示监控及变送
● 工业现场信号隔离、转换放大及长线传输
● 4-20mA环路信号一进二出的地线干扰抑制
● 模拟信号地线干扰抑制及数据隔离、采集
● 电力监控、医疗设备隔离监控安全栅
● 仪器仪表与传感器信号多路收发检测
● 过程控制系统4-20mA信号隔离及变送
● 工业现场模拟与数字信号并存监控及传输

技术原理
DIN 1X2 ISOD系列4-20mA信号一进二出隔离分配器，电路采用磁电耦合的低成本方案，内部集成了两组高隔离的模拟信号隔离放大器。PCB板尺寸：长*宽 79.3*32.5(mm)，现场使用无需调节和校正零点和增益精度。

4-20mA电流环路一进二出技术原理框图

DIN 1X2 ISOD一进二出产品典型应用图

详细技术资料
http://www.szsunyuan.net/index.php?m=content&c=index&a=show&catid=63&id=189
