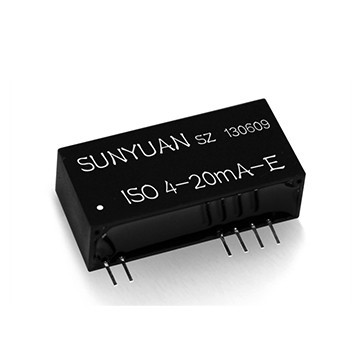

有源负载两线制4-20mA隔离控制器ICISO 4-20mA-E 可用有源信号调控PLC、DCS电流环路中的有源负载
产品特点
● 无需外接电源，两线制信号回路供电输出方式
● 有源4-20mA 信号采集电压（5 ~ 32V）超宽范围输入
● 4-20mA量程内高精度（0.1级、0.2级） 4-20mA 信号传输高线性度（非线性度误差<0.1%）
● 有源4-20mA 信号采集输入，输入与输出3KV隔离
● 有源信号输入，输出可以控制电流环回路中的有源负载
● SIP 12Pin超小体积，UL94V-0标准阻燃封装
● 工业级温度范围: - 45℃ ~ + 85℃
典型应用
● 两线制有源负载信号匹配及控制
● PLC、DCS现场模拟信号隔离、采集
● 地线环流隔离及干扰抑制
● 传感器信号与模拟量输入输出接口匹配
● 传感器4-20mA信号采集隔离、调理及传输
● 模拟信号数据采集隔离与长线无失真传输
● 电力仪器仪表、医疗设备监控隔离安全栅
概述
SunYuanSIP12 Pin封装的两线制4-20mA 信号隔离调理控制IC：ISO 4-20mA-E，是一种两线制有源传感器4-20mA 信号隔离调理器，属于ISO 4-20mA系列的产品。可以将输入有源4-20mA电流信号转换成隔离的无源控制信号输出，控制二线制供电（防爆方式）4-20mA电流环路。实现传感器信号采集与模拟量输入接口有源负载的匹配，有效解决了采集有源4-20mA电流信号与二线制电流环供电回路接收口电源冲突问题。ISO 4-20mA-E采用高效能的回路窃电技术，使IC无需独立电源供电。而采用两线制回路供电输出方式可省掉两根电源线，大大简化了用户的设计，降低用户布线成本。该IC内部包含有电流信号调制解调电路、信号耦合隔离变换电路等。很小的输入等效电阻，使该IC能够从传感器输出回路中采集到电流信号的电压值达到超宽范围（5~32VDC），以满足用户无需外接辅助电源而实现信号远距离、无失真传输的需要。ISO 4-20mA-E输出是针对24VDC和取样电阻（二线制仪表）相串联的二线制供电回路来设计的，同当前工业现场常用的模拟量输入接口板（上位机）、PLC、DCS或其他仪表含有有源负载的模拟量输入端口相匹配。产品能满足工业级宽温度、潮湿、震动的现场恶劣环境要求，使用非常方便，只需外接一个10KΩ的多圈电位器进行ADJ校正，即可实现两线制4-20mA信号的隔离、传输和采集控制。
产品最大额定值（长期在最大额定值环境下工作影响产品使用寿命，超过最大值会出现不可修复的损坏。）
Continuous Isolation Voltage （持续隔离电压） 3KVDC/rms
Vin （输入信号最大电压） 32VDC
Junction Temperature （工作环境温度） - 45℃ ~ + 85℃
Lead Temperature （焊接温度<10S） +300℃
Output Short to Common （输出短路时间） 可持续
通用参数
精度、线性度误差等级 ---------- 0.1，0.2级 回 差 ---------- < 0.5%
辅助电源---------- 无 隔 离 ---------- 信号输入与输出
工作温度---------- -20 ~ +70℃ 绝缘电阻 ---------- ≥20MΩ
工作湿度---------- 10 ~ 90% (无凝露) 耐 压 ---------- 3KV(60HZ / S)，漏电流 1mA
存储温度---------- -20 ~ +70℃ 耐冲击电压---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露)
隔离调理器（用有源信号调理控制有源负载）
