产品特点
● 三线、四线或两线制Pt100/ Cu50热电阻信号直接输入
● 精度、线性度误差等级： 0.2级（相对温度）
● 内置线性化处理和长线补偿电路
● 辅助电源与信号通道3000VDC两隔离
● 辅助电源：5V、12V、15V或24VDC单电源供电
● 国际标准信号输出：0-20mA /4-20mA/0-5V/0-10V等
● 低成本、超小体积，使用方便，可靠性高
● 标准SIP 12Pin符合UL94V-0阻燃封装
● 工业级温度范围: - 20 ~ + 70 ℃
典型应用
● 温度信号采集及变换
● 工业现场高精度温度测量
● 热电阻信号转换与温度控制
● 地线干扰抑制
● 温度传感器信号转换成标准信号
● 油温测量与报警
● 信号远程无失真传输
● 电力监控、医疗设备温度控制变送器

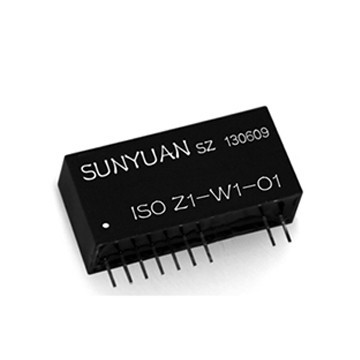

SunYuan SY Z-W系列低成本小体积两隔离型变送器，专为现场单路温度信号采集监测的低成本设计。可以将热电阻传感器采集的温度信号按变化量转换成线性标准模拟信号，该混合集成电路在同一芯片上集成了一组高隔离的DC/DC电源，信号零点、满度校准电路和热电阻线性化、长线补偿、干扰抑制电路，特别适用于Pt100热电阻信号转换成标准模拟电压电流信号。广泛应用在温度传感器信号的转换、放大及无失真远传，工业现场PLC或DCS系统的温度信号采集与变送。
芯片内部集成了高效率的DC-DC，能产生一组隔离的电源给内部输入端放大电路、长线补偿及线性处理电路供电和输出端放大转换电路、滤波电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源与信号通道之间 3000VDC两隔离，并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SY Z-W系列低成本小体积两隔离型变送器使用比较方便，只需很少外部元件，即可实现三线、四线或两线制Pt100/ Cu50热电阻传感器信号的采集与变送。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_110.html
● 精度、线性度误差等级： 0.2级（相对温度）
● 内置线性化处理和长线补偿电路
● 辅助电源与信号通道3000VDC两隔离
● 辅助电源：5V、12V、15V或24VDC单电源供电
● 国际标准信号输出：0-20mA /4-20mA/0-5V/0-10V等
● 低成本、超小体积，使用方便，可靠性高
● 标准SIP 12Pin符合UL94V-0阻燃封装
● 工业级温度范围: - 20 ~ + 70 ℃
典型应用
● 温度信号采集及变换
● 工业现场高精度温度测量
● 热电阻信号转换与温度控制
● 地线干扰抑制
● 温度传感器信号转换成标准信号
● 油温测量与报警
● 信号远程无失真传输
● 电力监控、医疗设备温度控制变送器
SunYuan SY Z-W系列低成本小体积两隔离型变送器，专为现场单路温度信号采集监测的低成本设计。可以将热电阻传感器采集的温度信号按变化量转换成线性标准模拟信号，该混合集成电路在同一芯片上集成了一组高隔离的DC/DC电源，信号零点、满度校准电路和热电阻线性化、长线补偿、干扰抑制电路，特别适用于Pt100热电阻信号转换成标准模拟电压电流信号。广泛应用在温度传感器信号的转换、放大及无失真远传，工业现场PLC或DCS系统的温度信号采集与变送。
芯片内部集成了高效率的DC-DC，能产生一组隔离的电源给内部输入端放大电路、长线补偿及线性处理电路供电和输出端放大转换电路、滤波电路供电。SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源与信号通道之间 3000VDC两隔离，并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SY Z-W系列低成本小体积两隔离型变送器使用比较方便，只需很少外部元件，即可实现三线、四线或两线制Pt100/ Cu50热电阻传感器信号的采集与变送。
详细技术资料：http://www.sun-yuan.com/download/html/DownDetail_110.html
产品选型举例
例1： 信号输入：Pt100，温度范围 -20-100℃； 信号输出：4-20 mA； 辅助电源：24V。
产品型号： SY Z1-W1-P1-O1
例2： 信号输入：Cu50，温度范围 0-100℃； 信号输出: 0-5V； 辅助电源：12V。
产品型号： SY Z4-W2-P2-O4
例1： 信号输入：Pt100，温度范围 -20-100℃； 信号输出：4-20 mA； 辅助电源：24V。
产品型号： SY Z1-W1-P1-O1
例2： 信号输入：Cu50，温度范围 0-100℃； 信号输出: 0-5V； 辅助电源：12V。
产品型号： SY Z4-W2-P2-O4
图１ SY Z-W系列隔离变送器原理框图
典型应用图
图2：SY Z-W系列电压输出型引脚定义及典型应用
图3：SY Z-W系列电流输出型引脚定义及典型应用
