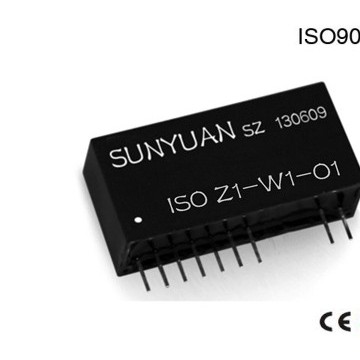

SunYuan ISO Z-W-O1 是顺源新开发的业界最小体积（12脚单列直插IC封装SIP12 Pin）低成本无源型两线制4-20mA环路供电热电阻信号隔离变送器。 产品主要用于三线、四线或两线制Pt10 / Pt100 / Pt1000 或Cu50/Cu100温度传感器信号的采集、隔离与变送。这款新产品可以将热电阻传感器采集的温度信号按变化量转换成线性比例的标准4-20mA电流信号输出。 SunYuan ISO Z-W-O1 采用顺源科技独有的电磁隔离模式及高效能后级馈电发明专利技术，无需独立电源供电即可实现热电阻温度信号到 4~20mA 标准信号的精准隔离转换，并直接同各类常用仪器仪表的模拟量输入端口（如PLC、DCS系统等）相匹配。产品设计为低成本、小体积的标准SIP12Pin 阻燃IC封装。IC内部包含信号调制解调电路、信号耦合隔离变换电路、高效能的DC-DC升压电路、信号零点、满度校准电路和热电阻线性化、长线补偿、干扰抑制电路等。输出回路供电电压范围宽（12-36VDC）、转换精度高、线性度好，满度和零点由用户通过外接电位器进行调节和校准。内部集成工艺结构及新技术隔离措施使该器件能达到3000VDC信号输入与输出的隔离，并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。 SunYuan ISO Z-W-O1 具有产品体积小、安装使用方便的特点，可直接安置在变送器内部，客户只需在外围加上少量器件，即可实现Pt100等热电阻传感器温度信号高精度的采集隔离与变送。本产品采用独有的电磁隔离模式及高效能后级馈电技术，使IC无需独立电源供电。而采用两线制回路供电输出方式可省掉两根电源线，大大简化了用户的设计，降低用户布线成本。产品有小体积PCB板上安装的IC封装、表头式（接线盒内安装方式）、面板嵌入式及DIN35标准导轨安装方式，DIN导轨式产品内部已安装并校准好调节电路，接上直接使用就能实现热电阻信号一进一出、二进二出，三进三出等采集、隔离变送功能，用户可根据现场需要选择产品。
产品特点
● 三线、四线或两线制Pt100/Cu50热电阻信号直接输入
● 精度、线性度误差等级： 0.2级（相对温度）
● 独有高效信号回路窃电技术，无须外接工作电源
● 信号输入与信号输出3000VDC两隔离
● 内置线性化处理和长线补偿电路
● 输出两线制4-20mA 电流信号（回路馈电方式）
● 输出回路供电电源电压范围：12~30VDC
● 低成本、超小体积，使用方便，可靠性高
● 标准SIP 12Pin符合UL94V-0阻燃IC封装
● 工业级温度范围: - 40 ~ + 85 ℃
典型应用
● 热电阻温度信号采集及变换
● 工业现场高精度温度信号数据采集及测量
● Pt100/Cu50信号转换与温度控制
● 多路温度信号采集地线环流隔离及干扰抑制
● 温度传感器信号转换成标准4-20mA电流信号
● 水箱、油罐、发热体温度监测与报警
● 仪器仪表与温控器间信号的可靠收发监控
● 电力监控、医疗设备温度控制变送器
● 热电阻信号隔离变送隔离变送一进一出、 二进二出、三进三出变送功能的实现
产品最大额定值（长期在最大额定值环境下工作影响产品使用寿命，超过最大值可能出现不可修复的损坏。）
Continuous Isolation Voltage （持续隔离电压） 3000Vrms
Vin （输入最大电压） 32VDC
Junction Temperature （工作温度） - 40 ~ +85 ℃
Storage Temperature （存贮温度） +150℃
Lead Temperature （焊接温度） +300℃
Output Short to Common （输出短路时间） 可持续
通用参数
精度、线性度误差等级 ---------- 0.2级（相对温度） 负载调节率 ---------- ＜0.05% meas.val./100Ω
工作温度---------- -40 ~ +85℃ 隔 离 ------------ 信号输入/输出 两隔离
工作湿度---------- 10 ~ 90% (无凝露) 响应时间 -------------- ≤100mS
存储温度---------- -45 ~ +105℃ 耐 压 ------------- 3KV(60HZ / S)，漏电流 ＜1mA
存储湿度---------- 10 ~ 95% (无凝露) 耐冲击电压 ------------ 3KV， 1.2/50us(峰值)
环路电压--------- 宽环路供电电压范围12 ~ 30VDC辅助电源---------- 无
温度漂移 -------------- 0.0050%F.S./℃ (-40℃～ +85℃工作温度范围内)
产品选型举例：（请注意安装方式的选择）
例1： 信号输入：Pt100； 温度范围 -20-100℃； 信号输出：4-20 mA； PCB板上焊接安装方式。 产品型号： ISO Z1-W1-O1
例2： 信号输入：Cu50； 温度范围 0-100℃； 信号输出：4-20 mA； 面板嵌入式安装的智能变送表。 产品型号： PIM ISO Z-W-O1-LED7
例3： 信号输入：PT100；温度范围 0-150℃； 信号输出：4-20 mA； 表头嵌入式安装方式。 产品型号： ISO Z1-W3-O1-H 例4： 信号输入：Cu50； 温度范围 0-400℃； 信号输出：4-20 mA； 二进二出DIN35导轨安装方式。 产品型号： DIN 2X2 ISO Z4-W5-O1
