品牌:顺源科技
精度、线性度误差等级:0.1，0.2，0.5级
负载调节率:＜0.05% meas.val./100Ω
隔 离:信号输入/输出 两隔离
供应:1000件
发货:3天内
发送询价

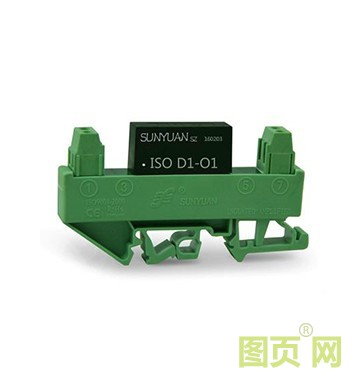

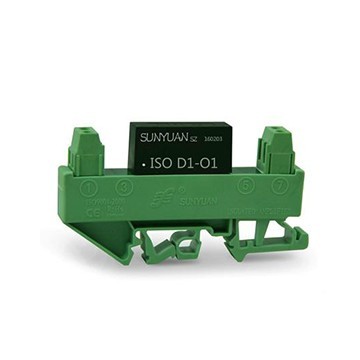

概述SunYuan ISO D-O1是顺源科技新开发的业界最小体积低功耗无源型PWM脉冲调宽信号隔离转换为两线制4-20mA变送器IC。该IC工作方式是通过后级（输出端）电流回路馈电方式，接收来自前级设备输出的PWM信号，经过隔离转换后输出对应的4~20mA标准两线制电流信号。 SunYuan ISO D-O1系列PWM脉宽变送器是一种将PWM方波信号的占空比经隔离转换为模拟标准信号的混合集成电路。产品设计为低成本、小体积的标准SIP8 Pin 阻燃IC封装；内部包含信号耦合高速隔离变换电路、精密基准电压源开关控制电路、低通滤波电路， 驱动放大电路、VI转换电路等。产品具有PWM信号的转换精度高、线性度好，输出回路供电电压范围宽（12-36VDC）等特点。集成工艺结构及新技术隔离措施使该器件能达到：信号输入与输出 3000VDC 隔离，并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。 SunYuan ISO D-O1采用高速光电耦合隔离模式及高效能后级馈电技术来实现PWM信号到4~20mA 标准信号的精准隔离转换，可以同当前各类型仪器仪表设备的标准模拟量输入端口（如：PLC、DCS、FCS）相匹配。无需工作电源的两线制超小体积（22.0X11.0X9.0mm）标准PCB板上安装设计，能有效简化用户系统设计方案选择，减少安装体积和布线成本。产品也有扩展功能的DIN35标准导轨安装和PIM面板显示嵌入式安装方式。DIN导轨式安装方式可实现信号一进一出、二进二出，三进三出等多路传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输的智能化功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域，用户可根据现场需要订制合适产品。
产品特点
● 独有高效信号回路窃电技术，无须外接工作电源
● PWM脉宽信号输入、回路供电4-20mA电流环输出方式
● 10Hz~50KHz PWM信号宽频输入，分辨灵敏、响应速度快
● 全量程内极高的线性度（非线性度<0.2%）
● 信号输入与输出 3000VDC两隔离
● 超小体积（22 X 11 X 9mm），误差等级：0.1、0.2、0.5
● SIP8 Pin标准PCB板上安装，符合UL94V-0阻燃封装
● 较强的抗EMC电磁干扰和高频信号空间干扰特性
● 工业级温度范围: - 40℃ ~ + 85℃
典型应用
● PWM信号变送、隔离、长线传输
● 工业现场PLC控制和变频器控制
● 信号回路地线干扰抑制
● 工业锅炉炉温的自动选择控制
● PWM构建DA变换器
● 过程控制和工业自动化设备
● PWM信号转两线制4-20mA电流信号隔离变送一进一出、二进二出、三进三出等多路变送功能的实现
产品最大额定值（长期在最大额定值环境下工作影响产品使用寿命，超过最大值可能出现不可修复的损坏。）
Continuous Isolation Voltage （持续隔离电压） 3000Vrms
Vin （输入最大电压） 36VDC
Junction Temperature （工作温度） - 40 ~ +85 ℃
Storage Temperature （存贮温度） +150℃
Lead Temperature （焊接温度） +300℃
Output Short to Common （输出短路时间） 可持续
通用参数
精度、线性度误差等级 ---------- 0.1，0.2，0.5级 负载调节率 ---------- ＜0.05% meas.val./100Ω
辅助电源---------- 无 隔 离 ---------- 信号输入/输出 两隔离
工作温度---------- -40 ~ +85℃ 封 装 ---------- SIP 8 Pin (单排8脚)
工作湿度---------- 10 ~ 90% (无凝露) 耐 压 --------- 3KV(60HZ / S)，漏电流 ＜1mA
存储温度---------- -45~ +105℃ 耐冲击电压 ---------- 3KV， 1.2/50us(峰值)
存储湿度---------- 10 ~ 95% (无凝露) 温度漂移 ---------- 0.0050%F.S./℃ (-40℃～ +85℃工作温度范围内)
