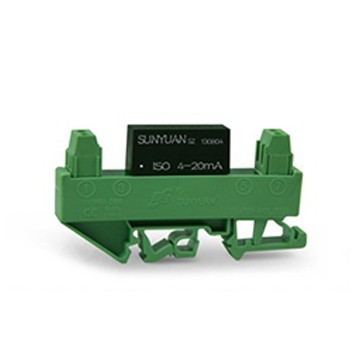

Sunyuan超小体积、低成本、高精度标准DIN35导轨安装隔离放大器是一种将工业现场传感器、PLC模拟信号（4-20mA/0-20mA/0-10mA）隔离后按比例输出（4-20mA/0-20mA/0-10mA）的电流环路隔离器。产品内部包括输入信号干扰抑制滤波电路，信号调制电路，信号隔离电路和输出解调滤波电路等。输入及输出侧宽爬电距离及内部隔离措施使该系列产品可以实现信号输入与信号输出之间隔离电压 3KVDC。 DIN （1X1 / 2X2 / 3X3） ISO 4-20mA系列模拟信号隔离器使用非常方便，免零点和增益调节。广泛应用在工业控制系统中多路模拟信号输入输出控制，系统内部通过DSP、PLC的DA转换输出信号来显示和控制其它装置的可调输出，工业现场多通道传感器、PLC（4-20mA/0-20mA/0-10mA）的电流环路隔离等。
产品特点
● 低成本、小体积,高精度标准DIN35导轨安装
● 无需外接电位器等其它元件，免零点和增益调节
● 一路、二路、三路4-20mA/0-20mA隔离（失真度<0.2%）
● 全量程内极高的线性度（非线性度<0.2%）
● 各通道之间、信号输入与输出之间 3KVDC全隔离
● 低阻抗（整体压降<2V），无需外接元件和工作电源
● 4-20mA信号超宽范围电压（8.5~28VDC）输入
● 频率响应（小信号带宽）：2KHZ（Io=20mA）
● 工业级温度范围: - 25℃ ~ + 70℃
典型应用
● 工业现场4-20mA电流环路隔离及长线传输
● PLC、DCS输入通道间信号采集隔离防窜扰
● 多个传感器之间地线干扰抑制
● 仪器仪表信号与传感器间可靠收发监控
● 模拟信号数据采集隔离与长线无失真传输
● 电力仪器仪表、医疗设备监控隔离安全栅
● 轨道交通直流高压监控6KV隔离安全栅
产品选型举例
例1： 三路两线无源4-20mA 信号隔离器；DIN35导轨安装，信号输入：4-20mA； 信号输出：4-20mA； 产品型号： DIN 3X3 ISO 4-20mA
例2： 两路两线无源0-20mA 信号隔离器；DIN35导轨安装，信号输入：0-20mA； 信号输出：0-20mA； 产品型号： DIN 2X2 ISO 4-20mA
产品最大额定值 （长期在最大额定值环境下工作影响产品使用寿命，超过最大值会出现不可修复的损坏。）
Continuous Isolation Voltage （持续隔离电压） 3KVDC/rms
PW（电源电压输入范围） -------------
Junction Temperature （工作环境温度） - 45℃ ~ + 85℃
通用参数
精度、线性度误差等级 ---------- 0.1，0.2级 回 差 ---------- < 0.5%
辅助电源---------- 无 隔 离 ---------- 信号输入与输出
工作温度---------- -20 ~ +70℃ 绝缘电阻 ---------- ≥20MΩ
工作湿度---------- 10 ~ 90% (无凝露) 耐 压 ---------- 3KVDC(60HZ / S)，漏电流 1mA
存储温度---------- -20 ~ +70℃ 耐冲击电压---------- 3KVDC， 1.2/50us(峰值) 存
储湿度---------- 10 ~ 95% (无凝露)
