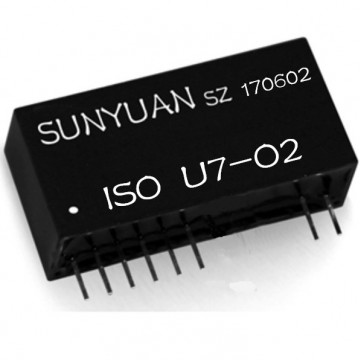

两线制无源型4-20mA电流环回路馈电模拟信号隔离放大器
产品特点
● 独有高效信号回路馈电技术，无须外接工作电源
● 可适应多种模拟信号输入，输出为电流环回路供电方式
● 二线/三线/四线制通用传感器有源信号放大及隔离变送
● 输入端可接收仪器仪表与传感器单双向电压或电流信号：
0-75mV/0-5V/0-10V/0-±10mV/0-±5V/0-±10V 等电压信号
0-1mA/0-10mA/0-±1mA/0-±20mA/4-20mA 等电流信号
● 输入端可接收 0-2KΩ / 0-10KΩ等位移电阻、电位器信号
● 模拟量输入回路与电流环输出回路 3000VDC 全隔离
● 全量程内极高的精度和线性度，非线性度误差 < 0.1%
● 低成本、小体积 SIP 12Pin 标准 PCB 板上安装设计
● 工业级温度范围： -40 ~ +85 ℃，符合 UL94V-0 阻燃封装
两线制无源型4-20mA电流环回路馈电模拟信号隔离放大器
典型应用
● 直流电流/电压信号的隔离、转换及放大
● 位移、电桥、电位器信号采集隔离与控制
● 毫伏微信号转换成标准 4-20mA 模拟信号
● PLC/DCS 及仪器仪表与传感器信号收发
● 系统的地线环流及各回路干扰隔离抑制
● 工业现场模拟信号长线传输干扰隔离
● 传感器与仪器仪表间模拟量传输的匹配
● 工业控制系统各种模拟信号隔离调理 一进二出、一进三出、一进四出、 二进二出、三进三出等变送功能的实现
两线制无源型4-20mA电流环回路馈电模拟信号隔离放大器
通用参数
两线制无源型4-20mA电流环回路馈电模拟信号隔离放大器
技术参数
两线制无源型4-20mA电流环回路馈电模拟信号隔离放大器
产品选型
产品选型举例
例 1： 信号输入：0-10mA； 信号输出：4-20mA； PCB 板焊接 IC 封装 产品型号： ISO A2-O1
例 2： 信号输入：0-5KΩ； 信号输出：4-12mA； PCB 板焊接 IC 封装 产品型号： ISO R7-O3
例 3： 信号输入：0-±5V； 信号输出：12-20mA； PCB 板焊接 IC 封装 产品型号： ISO U5-O5
例 4： 信号输入：0-±10V； 信号输出：4-20mA； 二进二出； I 型导轨式安装 产品型号： DIN 2 X 2 ISO U6-O1
例 5： 信号输入：0-10V； 信号输出：4-8mA； 一进一出； 小体积导轨式安装 产品型号： DIN 3 ISO U2-O4
