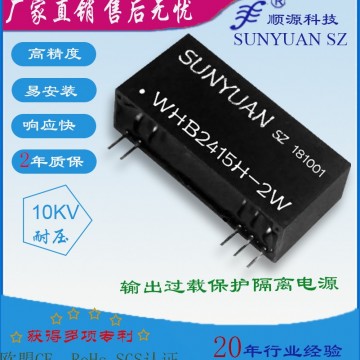

电力医用仪器仪表10KV高隔离抗静电稳压保护输出模块电源 隔离电源

主要参数
♦输出功率范围 ： 1~3W
♦标称输入电压 ：3.3,5,9,12,15,24VDC
♦标称输出电压 ：3.3,5,9,12,15VDC
♦隔离电压/输出精度 ： 10000VAC/±2%
♦封装方式  ：SIP12Pin
♦纹波/噪音 ：<50mVp-p, max
♦效率   ： 60%~80%
♦工作温度 ：-40°C~85°C

电力医用仪器仪表10KV高隔离抗静电稳压保护输出模块电源 隔离电源
电气特性
以下数据除特殊说明外，均为 TA=25° C，标称输入电压，额定输出电流时测得。

输入特性
♦电压范围 +/- 10%标称值
♦内部滤波 陶瓷电容

隔离特性
♦额定电压 10,000 VAC（约 15000VDC）
♦泄漏电流 1 mA
♦测试时间 ≤ 60S
♦电阻 109 Ohm
♦电容 60 pF type.

电力医用仪器仪表10KV高隔离抗静电稳压保护输出模块电源 隔离电源
输出特性
♦抗静电等级 ≥ 10000VAC 脉冲群
♦电压精度 输出电压波动范围为+/-2%标称值(负载变化范围0-)
♦( 20 MHz BW) 纹波及噪音<50 mVp-p，max
♦可持续短路时间 输出具有自恢复过载短路保护功能
♦线性电压校准 +/- 0.5 % max，(3.3 VDC output +/- 1 % max )
♦负载电压校准 +/- 0.5 % typ， +/- 1 % max， (No load to full load)
♦温度系数 +/- 0.02 % / °C
♦外接滤波电容 建议输入与输出端外接电容≤ 4.7uF，否则易损坏模块 一般特性 效率 60% to 80%
♦开关频率 60KHz，type.

电力医用仪器仪表10KV高隔离抗静电稳压保护输出模块电源 隔离电源
环境特性
♦工作温度(环境) - 40° C to + 70° C
♦存储温度 - 55 °C to + 105 °C 降低定额值 见温度特性曲线图
♦湿度 ≤ 75 %，非压缩
♦冷却方式 自然空冷
♦外形特性 SIP （单列直排）
♦封装尺寸 33.0 x 10.5 x 15.5 mm 1.3 x 0.413 x 0.61 英寸
